用光纤激光器软件设计凹陷分布的镱掺杂光纤放大器 | RP Fiber Power 软件

1激光器设计系列软件

•RP Fiber Power：计算各种特性的光纤模型，光纤放大器、光纤激光器、ASE光源、动态模拟、超短脉冲。
•RP Resonator：谐振腔设计工具，适合设计各种类型的激光谐振腔。
•RP ProPulse：模拟锁模激光器、光学参量振荡器和光纤设备中传播的超短脉冲。
•RP Coating：设计各种光学多层结构功能强大的软件。
•RP Q-switch：用于主动或被动Q开关固体激光器的计算等。
•RP Fiber Calculator ：计算具有径向对称折射率分布的光纤。

2RP fiber power 软件界面

主要应用场景和作用

在光纤制造过程中，由于某些工艺或设计上的要求，可能会出现激光活性钇离子（即镱离子）在纤芯内局部深掺杂的情况，形成了特定的 dip profile 分布：

提高放大效率：合理的 dip profile 设计可以优化光纤放大器的模式匹配和光功率分布，使泵浦光和信号光在光纤中更有效地相互作用，从而提高放大效率。

降低非线性效应：通过控制掺杂浓度分布，可以增加光纤的有效模场面积，降低光纤中的光功率密度，进而减少四波混频、自相位调制等非线性效应的影响，提高信号质量。

实现特定的光谱特性：不同的 dip profile 可以影响放大器的增益谱和带宽，从而满足特定应用对光谱形状和带宽的要求。

光纤激光与放大器设计：在高功率光纤激光和放大器的设计中，精确控制 Yb³⁺ 的掺杂分布对于实现高性能的器件至关重要。dip profile 可以帮助设计人员优化放大器的结构和参数，以满足高功率、高效率和高光束质量的要求。

光纤通信系统：在长距离光纤通信系统中，掺镱光纤放大器常被用作中继放大器来补偿光纤传输中的损耗。通过采用合适的 dip profile，可以提高放大器的增益平坦度和稳定性，从而改善通信系统的性能。

示例：凹陷分布的镱掺杂光纤放大器

一、仿真结果

1.一段长2 m 纤芯半径 4 µm、多包层的镱掺杂光纤放大器。

2.信号光、泵浦光光功率分布、粒子反转数、功率密度分布等图像。

二、基本步骤

1.定义光纤参量

2.定义泵浦光通道

3.定义信号光通道

4.分析输出图像

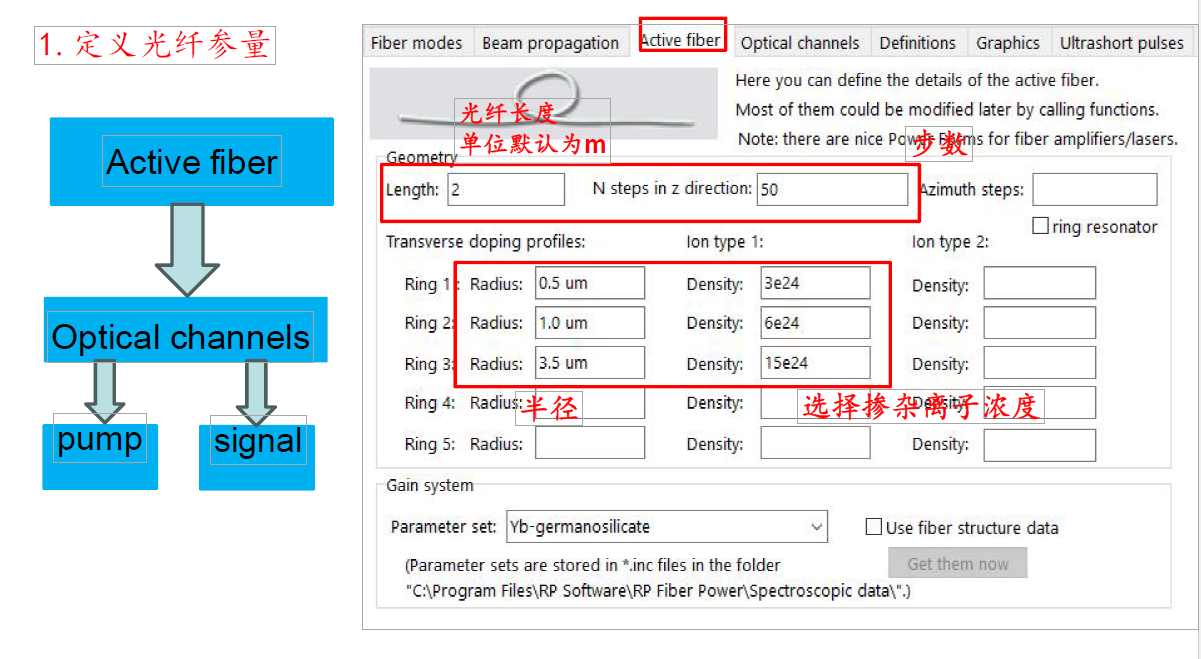

定义光纤参量>>

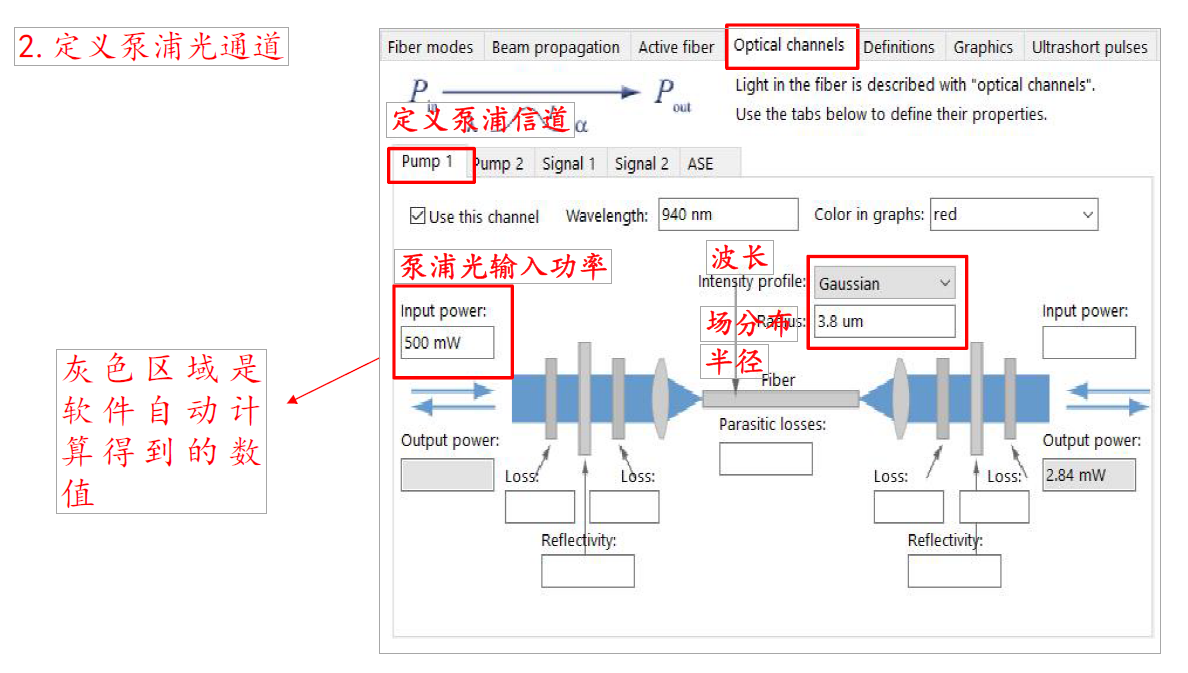

定义泵浦光通道>>

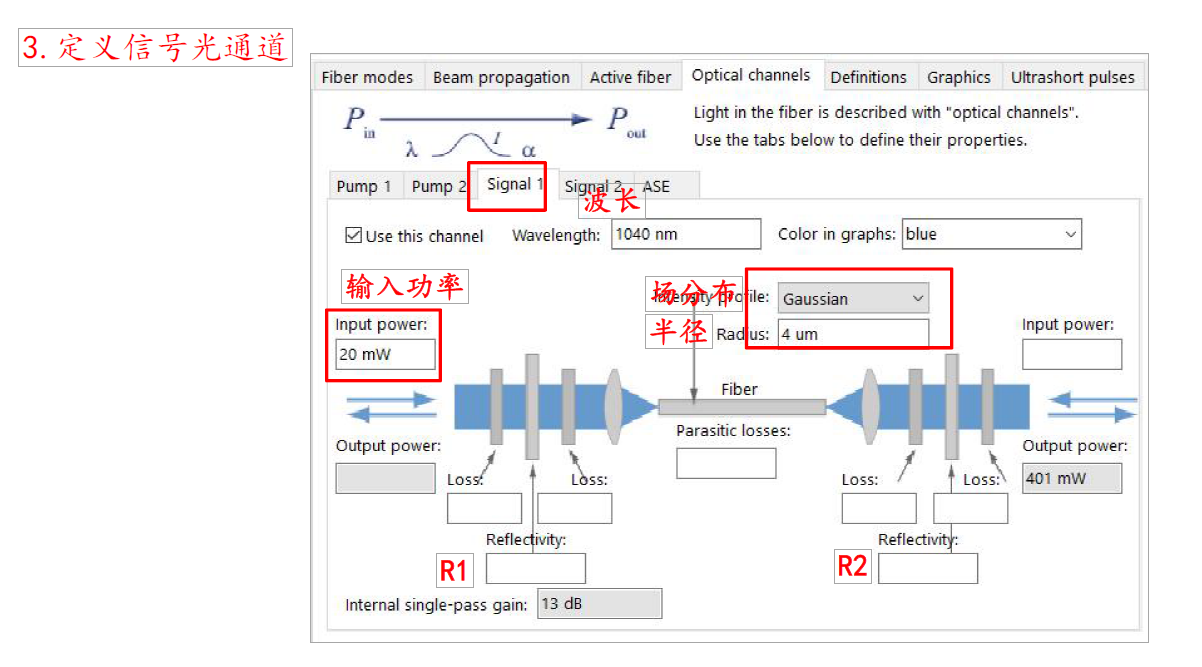

定义信号光通道>>

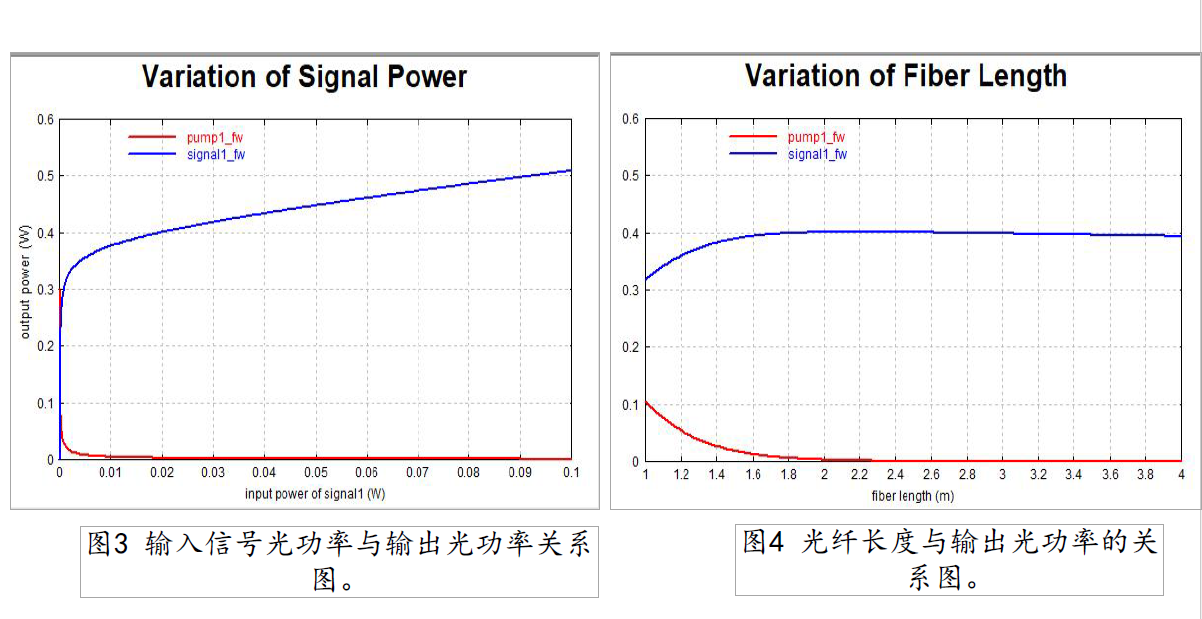

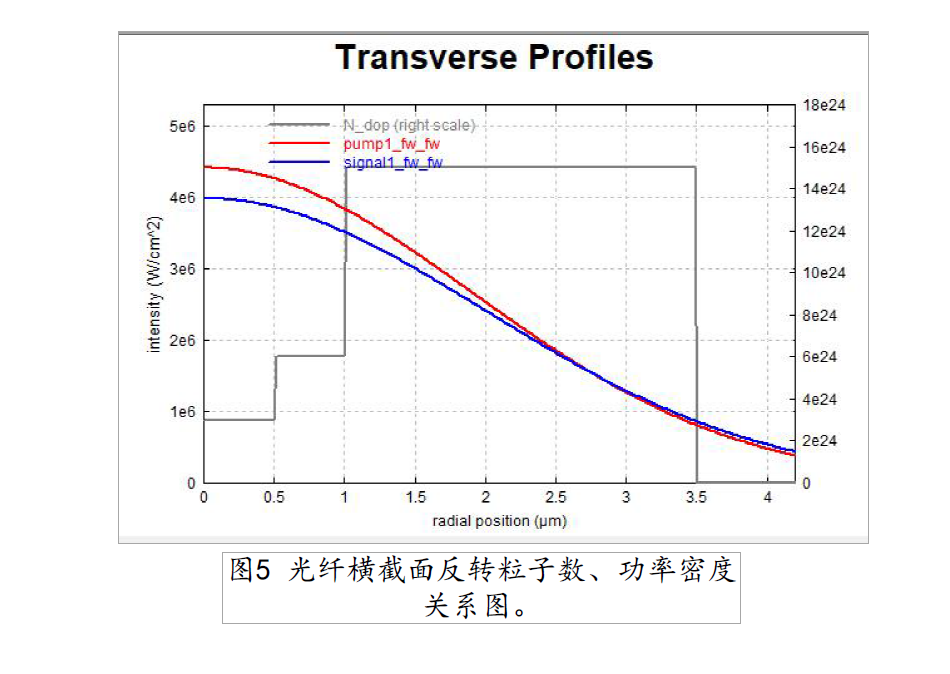

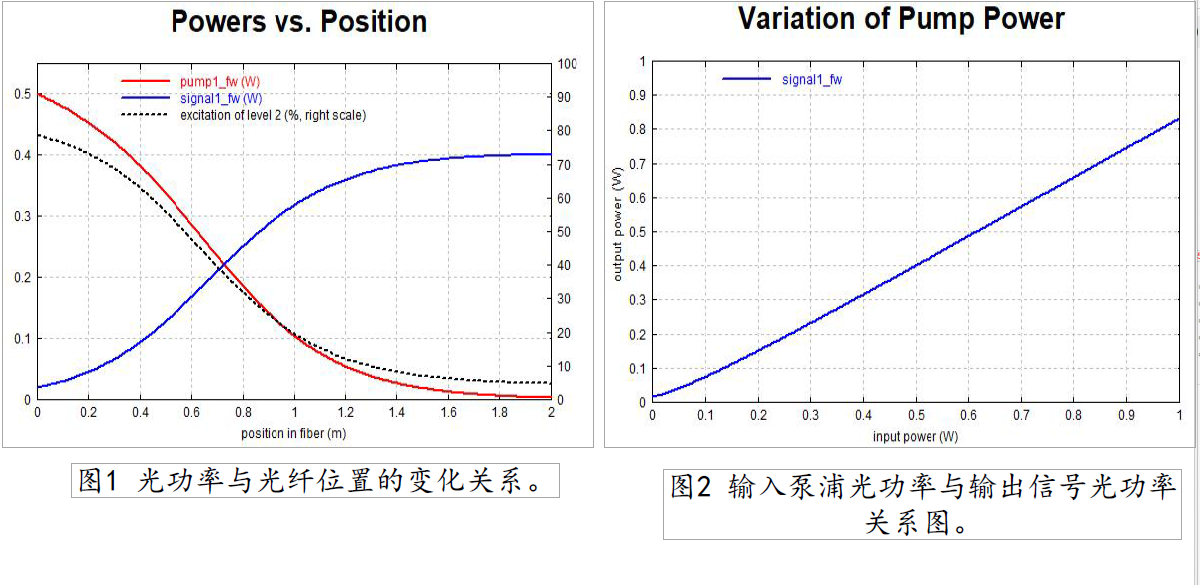

分析输出图像>>
