用光纤激光器软件设计有源光纤和光信道设置 | RP Fiber Power 软件

1激光器设计系列软件

•RP Fiber Power：计算各种特性的光纤模型，光纤放大器、光纤激光器、ASE光源、动态模拟、超短脉冲。
•RP Resonator：谐振腔设计工具，适合设计各种类型的激光谐振腔。
•RP ProPulse：模拟锁模激光器、光学参量振荡器和光纤设备中传播的超短脉冲。
•RP Coating：设计各种光学多层结构功能强大的软件。
•RP Q-switch：用于主动或被动Q开关固体激光器的计算等。
•RP Fiber Calculator ：计算具有径向对称折射率分布的光纤。

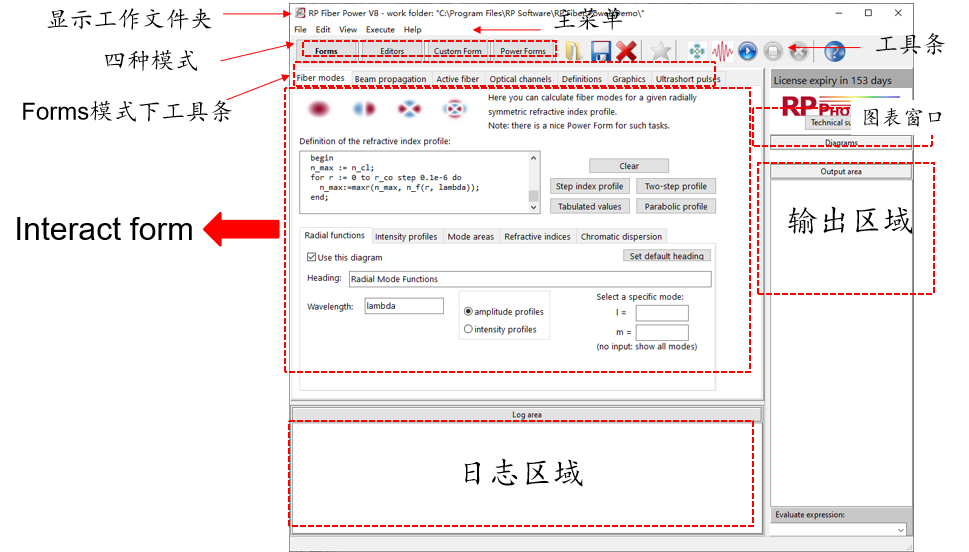

2RP fiber power 软件界面

示例：掺杂锗硅的石英光纤

一、仿真结果：

1.一段纤芯半径 5 μm、长1 m的掺镱锗硅酸盐光纤及泵浦光、信号光通道。

二、基本步骤：

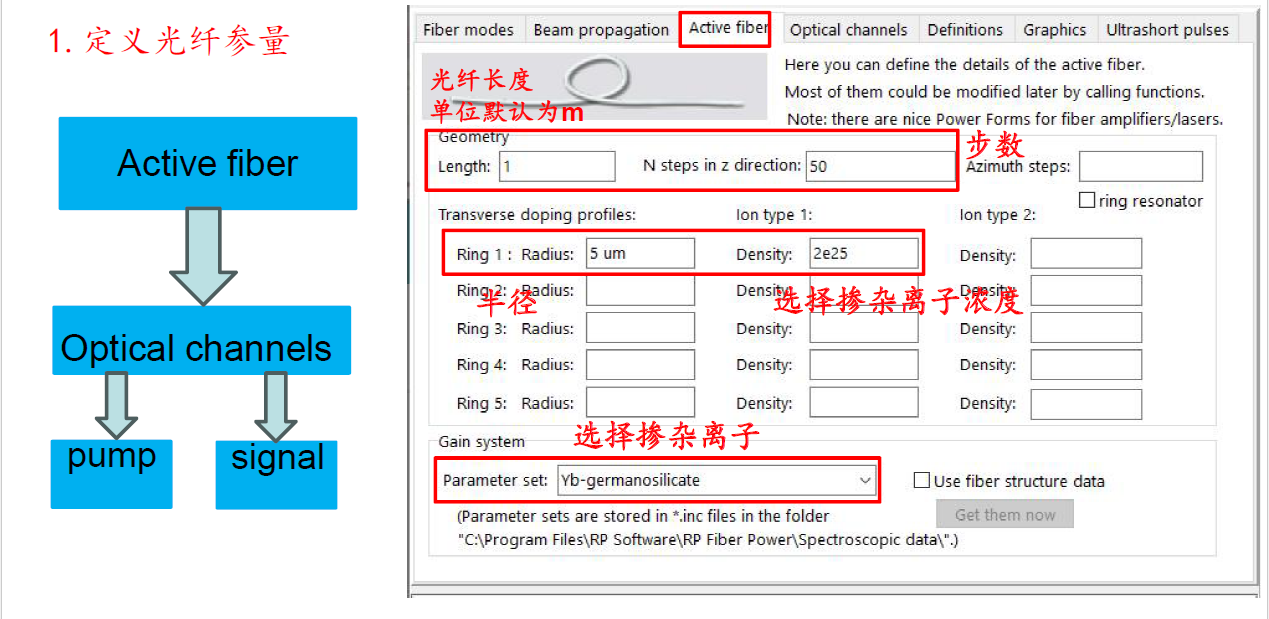

1.定义光纤参量
2.定义泵浦光通道

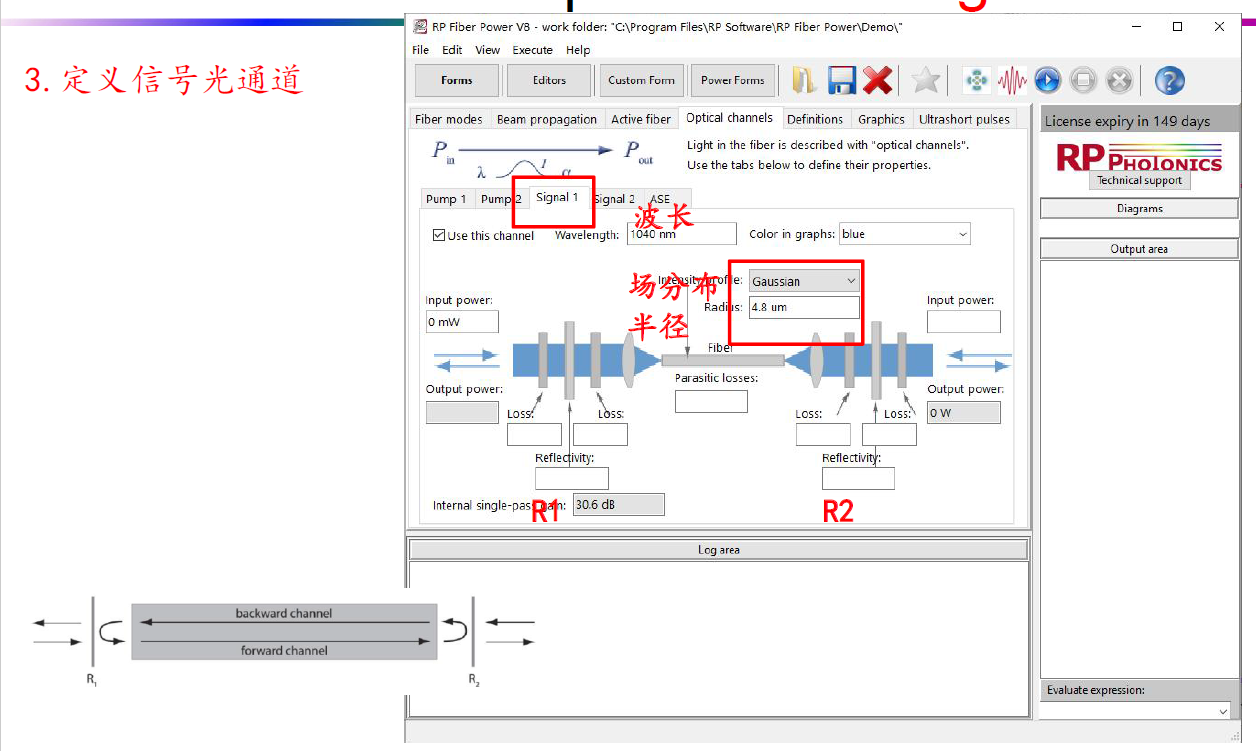

3.定义信号光通道

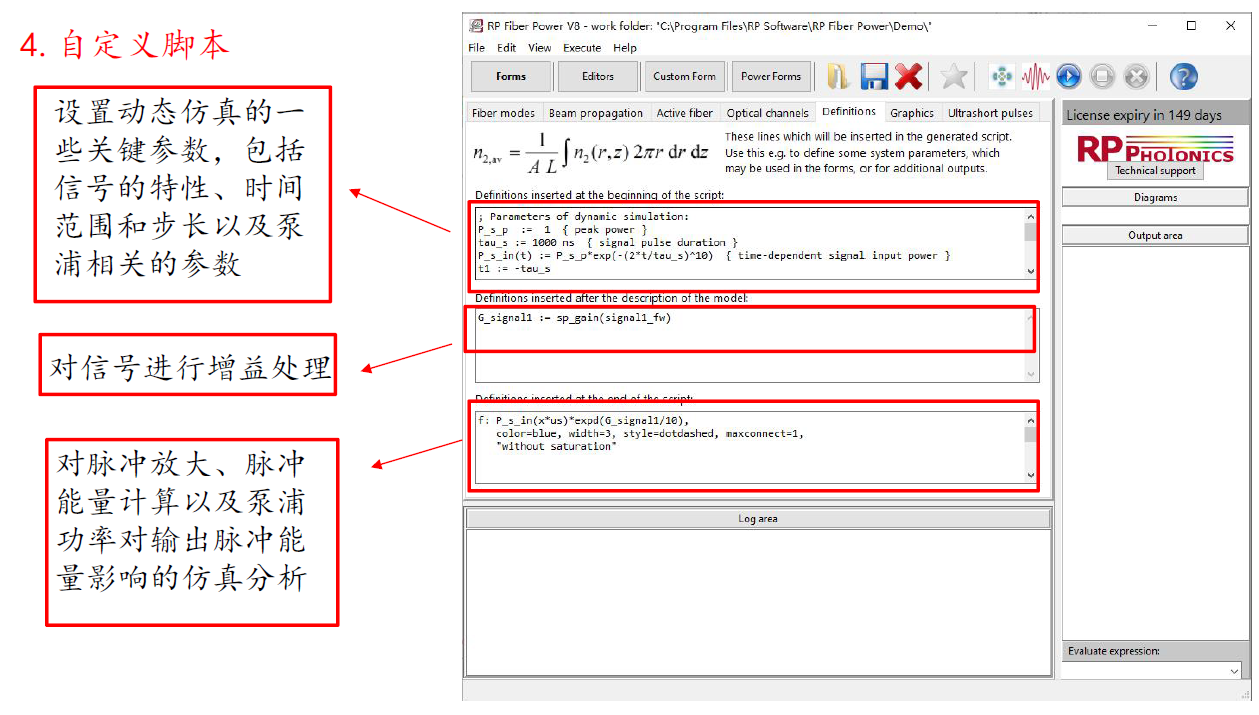

4.自定义脚本

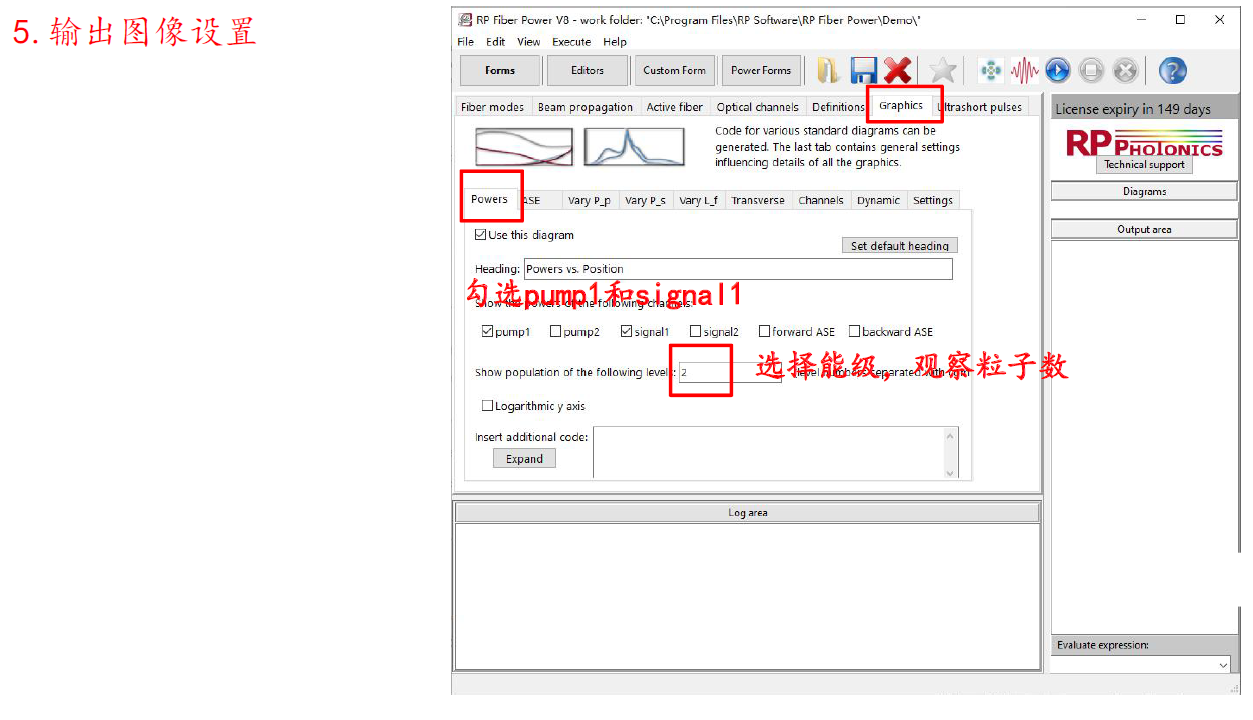

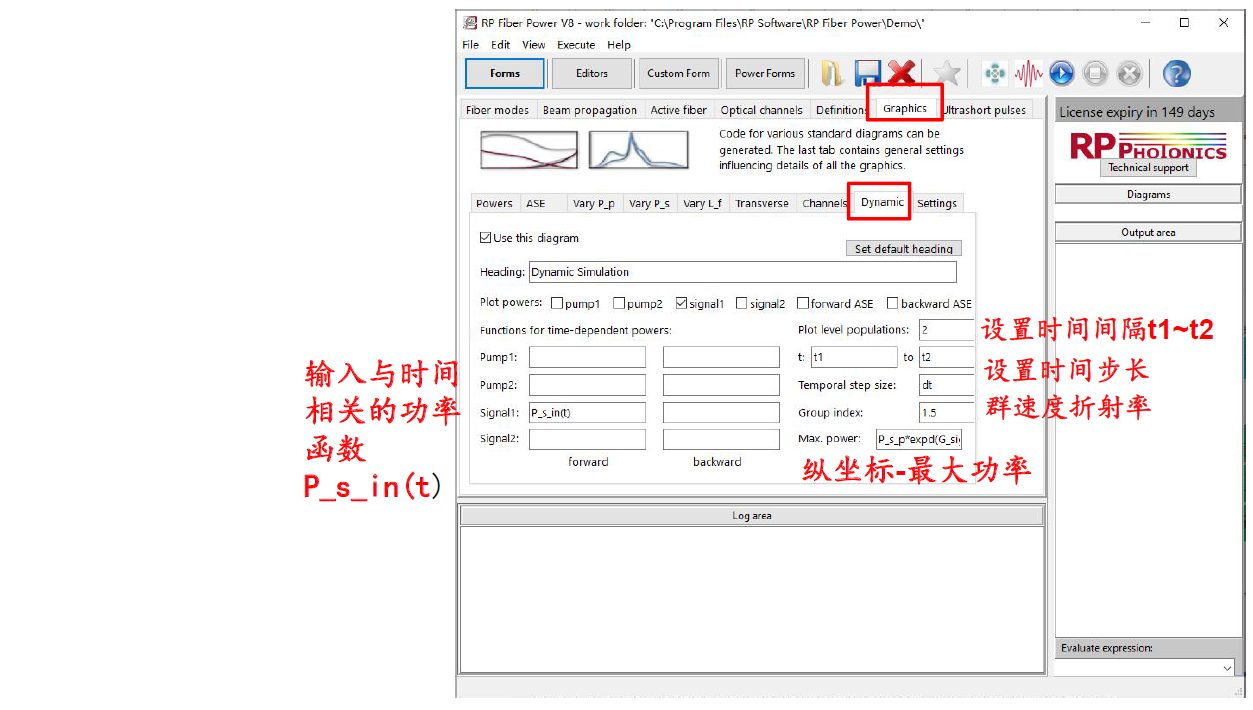

5.输出图像设置

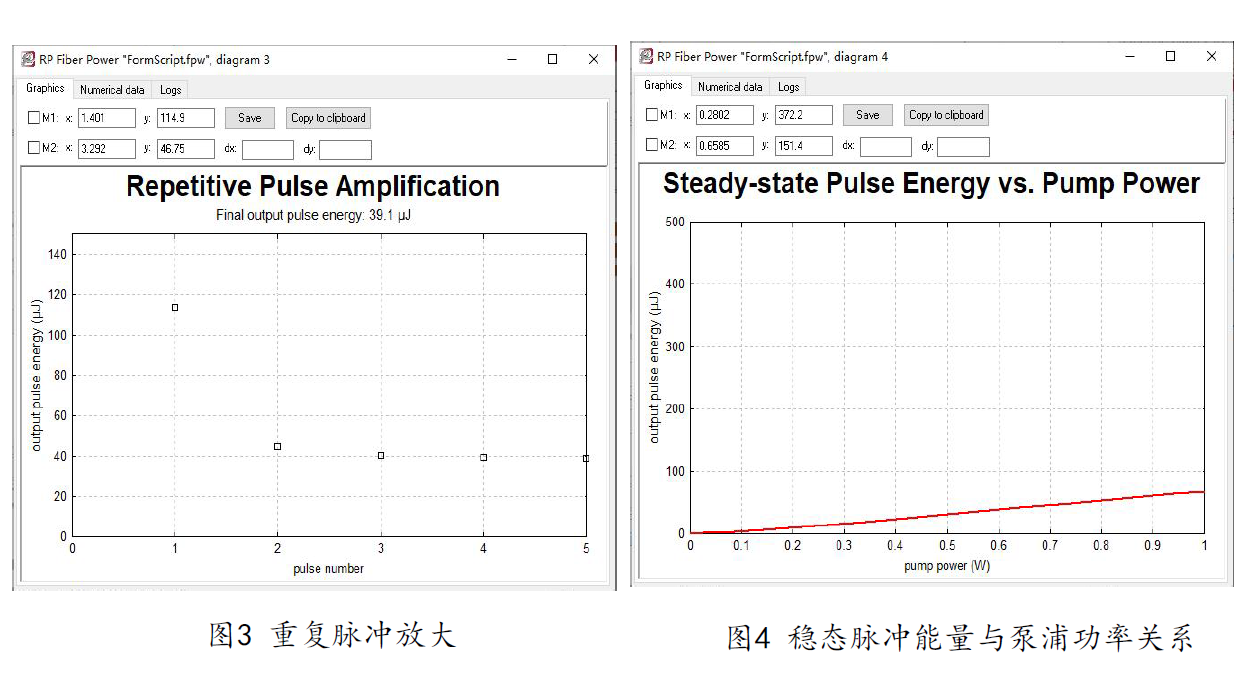

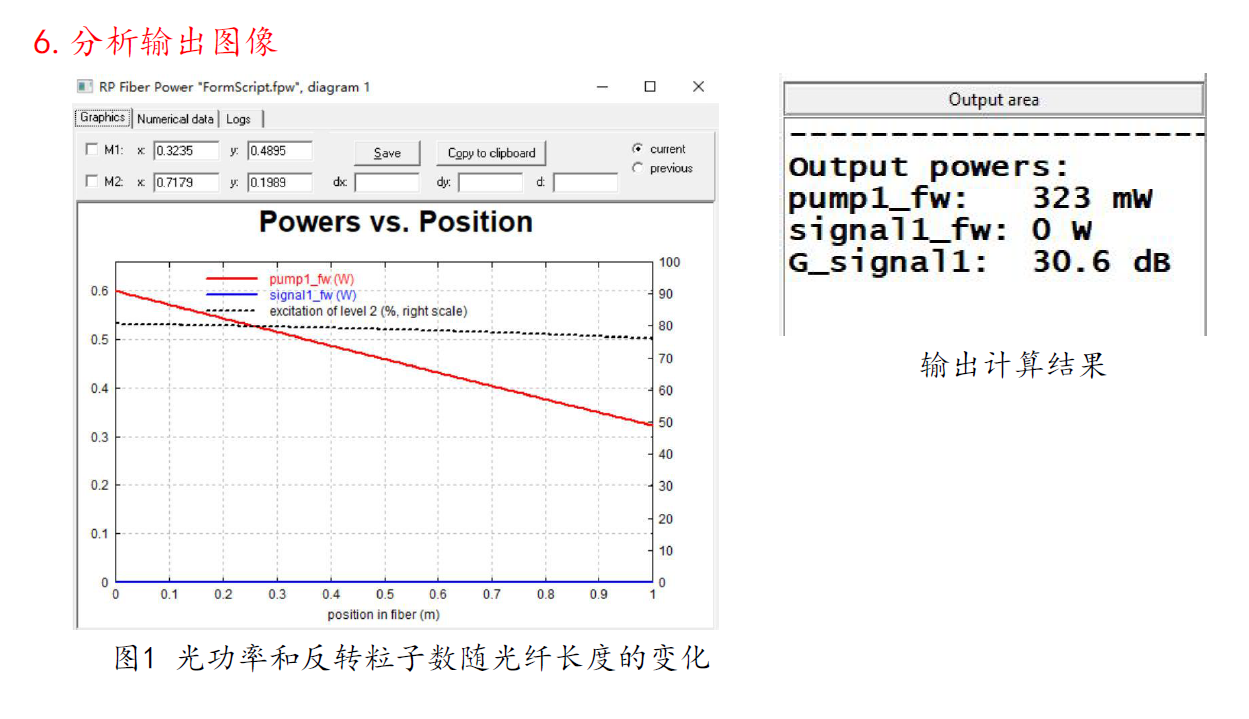

6.分析输出图像

用光纤激光器软件设计有源光纤和光信道设置 | RP Fiber Power 软件

1激光器设计系列软件

2RP fiber power 软件界面

示例：掺杂锗硅的石英光纤

一、仿真结果：

二、基本步骤：

定义光纤参量>>

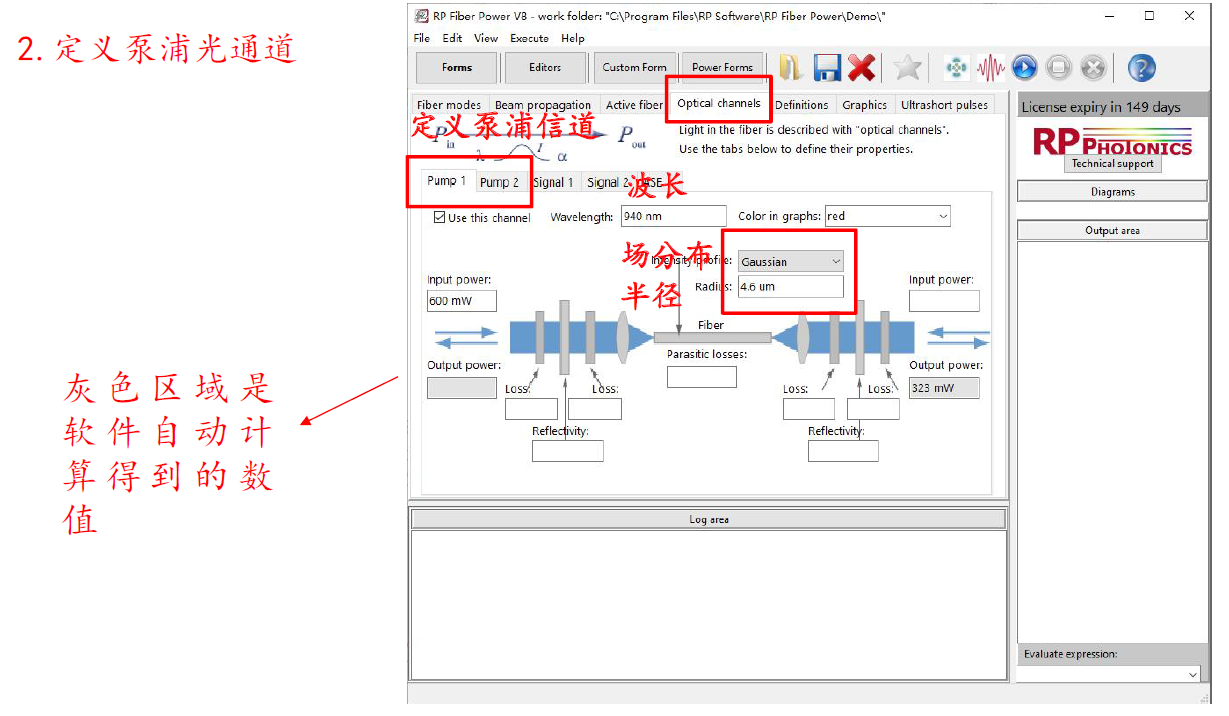

定义泵浦光通道>>

定义信号光通道>>

自定义脚本>>

输出图像设置>>

分析输出图像>>
