技术资源

红外系统

1) MZ7516超远距中波制冷连续变焦 75～1200mm

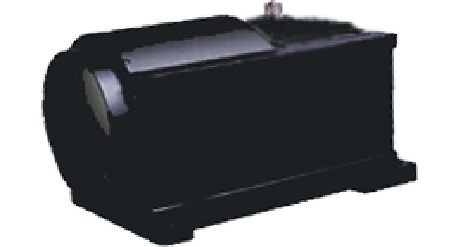

外观图

主要技术指标

a) 焦距：75～1200mm
b) F数：4
c) 光谱范围：3.7um～4.8μm
d) 匹配像面：640×512，15um;320×256,30um
e) 冷光阑距像面：19.8±1mm
f) 畸变：≤3%
g) 轴向MTF:≥0.3@（33lp/mm）
h) 最近成像距离：10m（短焦），100m（长焦）
i) 包络尺寸： 600mm×400 mm×300mm
j) 变焦时间：4s
k) 工作温度：-30℃～60℃
l) 存贮温度：-40℃～80℃

2) LZ1504 长波 15～60mm

主要技术指标

a) 焦距：15～60mm
b) F数：1
c) 光谱范围：8.0um～12μm
d) 匹配像面：640×512，17um;384×288,25um
e) 畸变：≤5%
f) 最近成像距离：2m
g) 包络尺寸： 70×90mm
h) 变焦时间：1s
i) 工作温度：-30℃～60℃
j) 存贮温度：-40℃～80℃

3) 中波制冷镜头

焦距	F数	视场	波段	可配探测器
4.9	2	120°×90°	3um～5um	320×256 30um，640×512 15um
53	2	10.3°×8.3°	3um～5um	320×256 30um，640×512 15um
240/60	2	2.3°×1.8°/	3um～5um	320×256 30um，640×512 15um
		9.2°×7.3°
240/60	4	2.3°×1.8°/	3um～5um	320×256 30um，640×512 15um
		9.2°×7.3°
240/60	2	2.3°×1.8°/	8um～12um	320×256 30um，640×512 15um
		9.2°×7.3°
440/135/33	4	1.3°×1.1°/	3um～5um	320×256 30um，640×512 15um
		4.1°×3.3°/
		16.6°×13.3°
510/135/33	4	1.1°×0.9°/	3um～5um	320×256 30um，640×512 15um
		4.1°×3.3°/
		16.6°×13.3°

4) 长波光学无热化镜头

焦距	F数	视场	可配探测器
14.5	1	35°×27°	384×288 25um，
20	1	27°×20°	384×288 25um，
35	1	15.6°×11.7°	384×288 25um，
105	1	5.5°×4°	384×288 25um，

5) 长波镜头

焦距	F数	视场	可配探测器
12.5	1	42°×32°	384×288 25um，160×120 25um，640×512 17um
19	0.75	28°×21°	384×288 25um，160×120 25um，640×512 17um
35	1	15.6°×11.7°	384×288 25um，160×120 25um，640×512 17um
40	0.8	13.7°×10.3°	384×288 25um，160×120 25um，
50	1	11°×8.2°	384×288 25um，160×120 25um，640×512 17um
60	1	9.1°×6.9°	384×288 25um，160×120 25um，640×512 17um
75	0.8	7.3°×5.5°	384×288 25um，160×120 25um，640×512 17um
80	1	6.5°×5.2°	384×288 25um，160×120 25um，640×512 17um
100	1	5.5°×4.1°	384×288 25um，160×120 25um，640×512 17um
110	1.1	5°×3.7°	384×288 25um，160×120 25um，640×512 17um
45/135	1.1	12.1°×9.1°	384×288 25um，160×120 25um，640×512 17um
45/135	1.1	4°×3°	384×288 25um，160×120 25um，640×512 17um
50/150	1	11°×8°	384×288 25um，160×120 25um，640×512 17um
50/150	1	3.7°×2.7°	384×288 25um，160×120 25um，640×512 17um
