SYNOPSYS 消色差透镜

概述

• 如何添加元件

• 如何在Worksheet中修改表面

• 如何优化

• 评价函数的选择

• 优化命令的含义

• 优化中心厚度

• 自定义命令字符

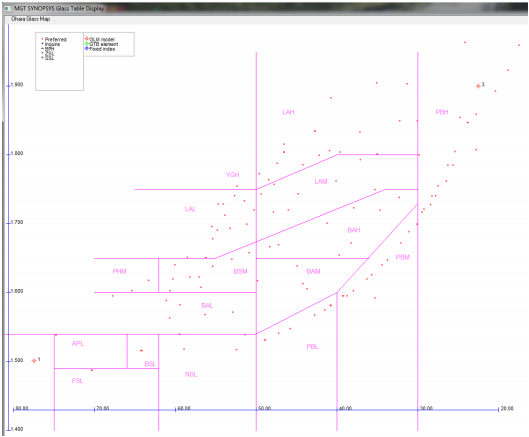

• 玻璃库菜单(MGT)• 保存

设置工作目录

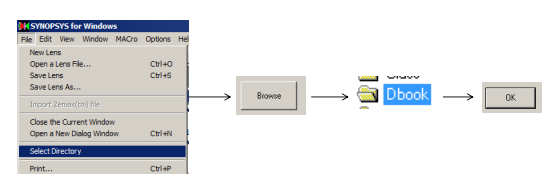

选择择Dbook 工作目录

打开编辑器

在Command Window中输入以下命令EE 这条命令将打开Excellent Editor, 如下所示

二维图

FETCH C5L1,点击SketchPAD按钮

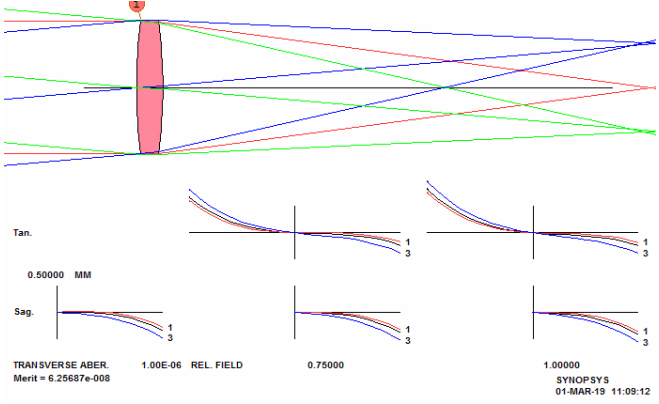

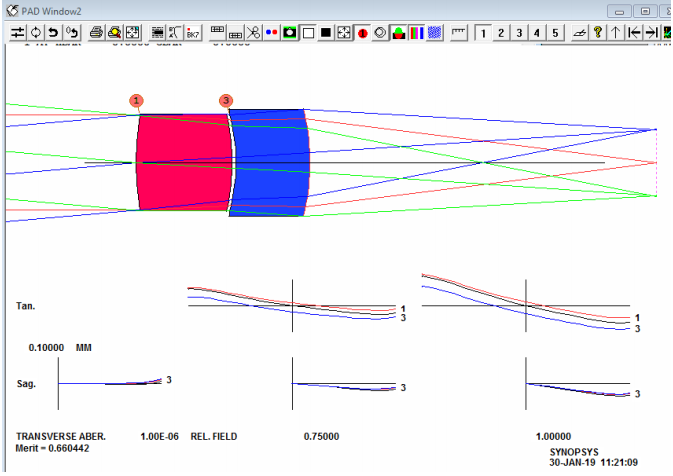

显示二维图

添加元件

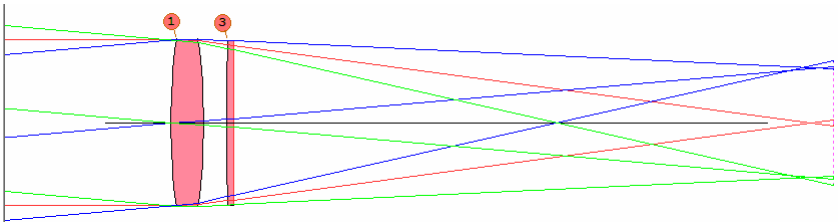

点击checkpoint 按钮设定还原点，以便得不到理想结果时，点击可返回到还原点、点击worksheet 按钮执行以下命令、点击 “Insert Element” 按钮添加元件

修改表面3

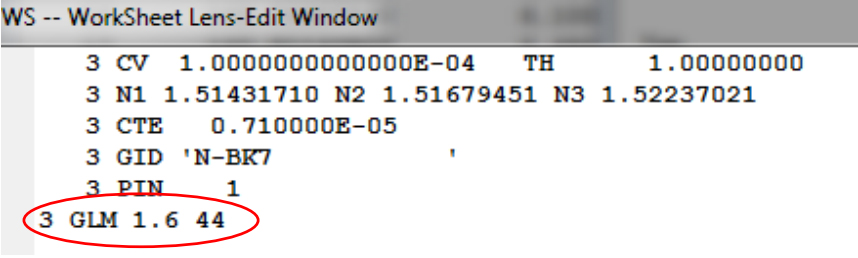

点击表面 3, 在WorkSheet中输入以下命令 3 GLM 1.6 44

GLM的意思是用玻璃模型公式估计正常玻璃的部分色散，1.6是玻璃折射率，44 是阿贝数或色散系数。介质的折射率越大，色散越厉害，阿贝数越小；反之，介质的折射率越小，色散越不明显，阿贝数越大

修改表面4

点击表面4, 在WorkSheet中输入以下命令,4 UMC -.125 YMT
UMC意思是角度求解，-.125是所需角度的tan值，也是1/(2FNUM)，所以F/number为4
,YMT意思是厚度求解，参考每日一例1.ppt

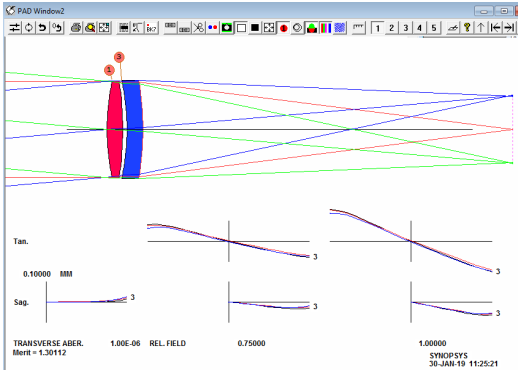

点击‘update’按钮

优化

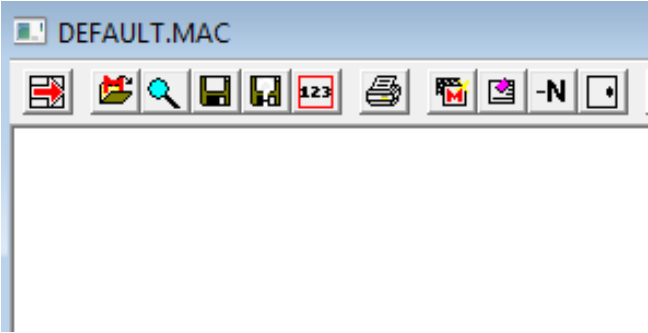

在Command Window中输入EE
• 点击‘Clear MACro’ 按钮

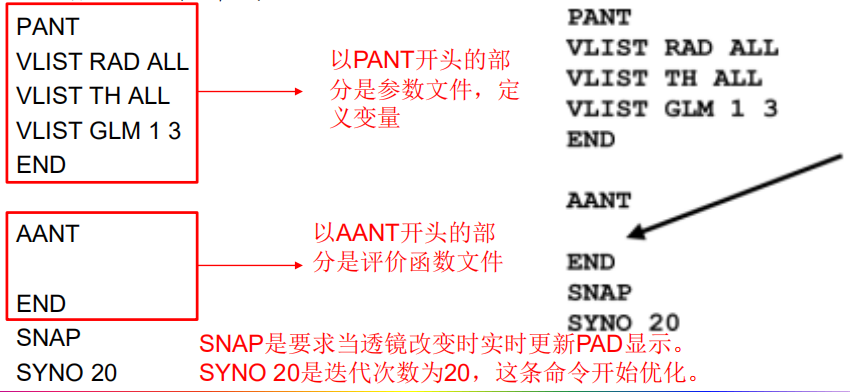

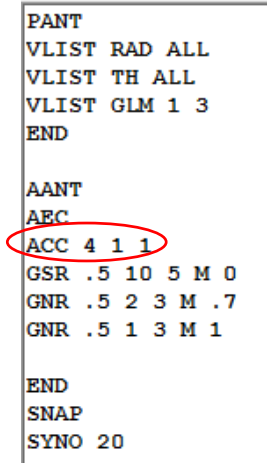

• 输入以下命令

评价函数

把光标放在AANT 命令后的下一行空白处，如上一页箭头所示
点击‘Ready-Made Raysets’ 按钮默认选择第6个评价函数
评价函数6通常是最好的；4和5会更快一点；斜场校正用7；对于最终校正，8可以是最好的. • 点击 ‘Back to MACro editor’ 按钮

解释优化命令

VLIST是变量列表，RAD曲率半径，TH厚度，GLM 玻璃模型
将所有曲率半径和厚度作为变量，第1、3 个面玻璃模型作为变量
AEC(Automatic Edge Control)是自动边缘控制监视器，监视边缘厚度
ACC(Automatic Center thickness Control)是自动中心厚度控制监视器，控制最大中心厚度，默认1英寸

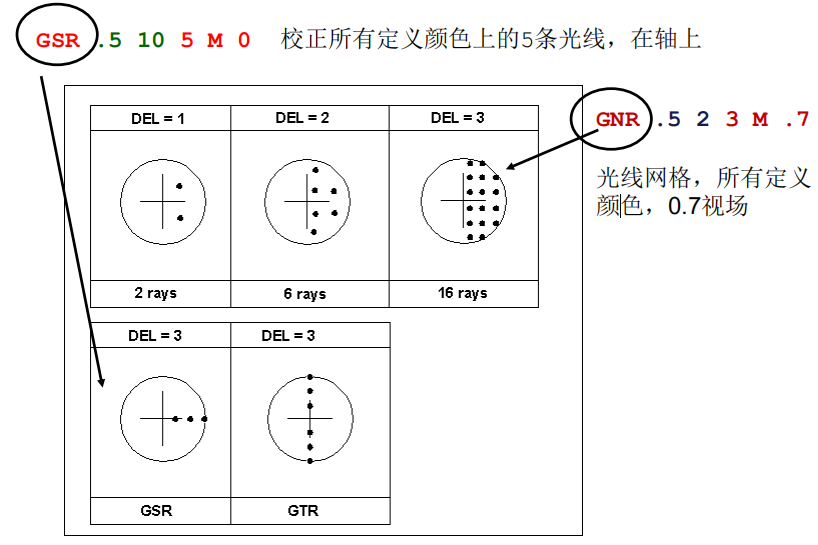

GSR(Generate Sagittal Rays)形成弧矢光线，孔径相关权重因子0.5，光瞳的中心的权重比边缘适当的更多，10是视场边缘光线权重因子，DEL=5，M是所有定义的颜色，0视场即在轴上
GNR(Generate Ray set)形成光线集，孔径相关权重因子0.5，2是视场边缘光线权重因子，DEL=3，M是所有定义的颜色，0.7视场
