SYNOPSYS 光学设计软件课程二十八:了解人工智能

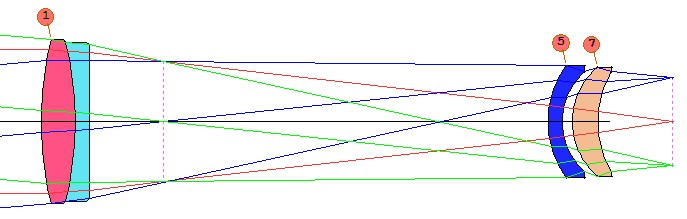

在早期的课程中,您已经看到了SYNOPSYS™中的一些AI功能。 本课将更全面地介绍AI功能。 通过键入命令AI或单击AI按钮打开AI模式。 可以通过INTERACTIVE命令关闭它,也可以单击AI Off按钮。 打开AI,然后启动FETCH 2370并制作检查点。

表面3之后的空气间隙是多少? 问AI:

    SYNOPSYS AI>3 TH?

表面编号3的厚度为26.3666993 将其更改为27.0:

    SYNOPSYS AI>TH 3 = 27

表面编号3的厚度为27.00000000

什么是三阶球差? 您可以问AI这个问题:

三阶球差和(SA3)为-0.02340108

或者你可以输入一个更短的句子:

    SYNOPSYS AI>SA3?

三阶球差和(SA3)为-0.02340108

最后一个问题,“SA3?”,在语法上与前一句相同,当然你更喜欢尽可能少的打字,这就是你要输入的内容。 但是你看到输入非常灵活,你输入它的方式通常并不重要。 程序解析句子,找到主语和动词,满足任何条件,然后尝试回答问题。

由于SYNOPSYS中的许多任务可以通过多种方式完成,因此您自然希望找到最简单的方法。 假设您想知道表面7的全局Z坐标。您可以键入ASY GLOBAL命令(也可在对话框MLL中找到):

    SYNOPSYS AI>ASY GLOB

     THIS LENS HAS NO SPECIAL SURFACE TYPES  THIS LENS HAS NO TILTS OR DECENTERS
     Global mode has been turned on.

     GLOBAL COORDINATE DATA

     GLOBAL COORDINATE SURFACE LOCATION IN COORDINATE SYSTEM OF SURFACE  1
     _______________________________________________________________________________
     SURF        X            Y            Z    NOTES  ALPHA        BETA       GAMMA
     _______________________________________________________________________________
    1	0.000000     0.000000     0.000000       0.00000     0.00000     0.00000
    2	0.000000     0.000000    12.000000       0.00000     0.00000     0.00000
    3	0.000000     0.000000    17.000000       0.00000     0.00000     0.00000
    4	0.000000     0.000000    43.366699       0.00000     0.00000     0.00000
    5	0.000000     0.000000   179.512319       0.00000     0.00000     0.00000
    6	0.000000     0.000000   184.512319       0.00000     0.00000     0.00000
    7	0.000000     0.000000   188.168005       0.00000     0.00000     0.00000
    8	0.000000     0.000000   197.168005       0.00000     0.00000     0.00000
    9       0.000000     0.000000   223.717528       0.00000     0.00000     0.00000

    But it’s easier to just ask AI:
    SYNOPSYS AI>7 ZG?

    Surface number  7  is not controlled by any tilt or decenter.
    Surface number  7  has a global Z-coordinate of     188.16800509

假设您要更改该值。 表面目前没有分配全局坐标,因此您可以转到SpreadSheet并将数据输入子菜单,或使用WorkSheet™或CHG文件。 但是,在这种情况下,AI更好:

    7 ZG = 200

这个简单的句子可以指定全局坐标。

将镜头恢复到之前制作的检查点,然后移除近轴解决方案。

    CHG
    NOP
    END

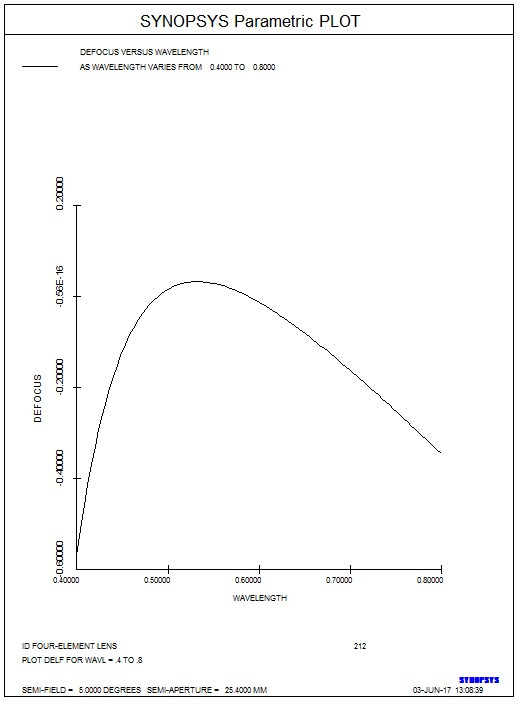

键入下面的句子来查看色差校正:

    PLOT DELF FOR WAVL = .4 TO .8

由于镜头现在没有求解,因此近轴离焦DELF)随波长而变化。 如果镜头被分配了YMT求解,则DELF在所有波长处都将为零,我们将绘制后焦距代替(BACK)。 (注意我们删除了曲率求解,因为我们不希望最后的半径也随波长变化!)

假设您正在研究二次色差。你不想每次都输入那么长的句子。 你可以定义一个符号。

    SC: PLOT BACK FOR WAVL = .4 TO .8

现在只需输入“SC”,程序就会再次给你绘图。 实际上,您已经定义了一个全新的命令。 将此定义放在CUSTOM.MAC MACro中,每次启动程序时它都能够被调用。

AI该程序可以做五种类型得事情:

1. 关于某些事的问题 2. 改变某些事 3. 循环,改变某些东西并每次评估其他东西,通常绘制结果图。 4. 将符号分配到等价的字符串 5. 评估方程。

所有这些都在用户手册的第15章中进行了解释,完成本课程后,我们建议您阅读从第15.2节开始入门。

AI有几百个词汇量,如果你要求AI“显示主题”,“显示动词”或“显示条件”,你可以在显示器上看到一个列表。

以直观的方式请求更改:

    4 RAD = 123.456
 	Change radius 4 to 123.456
 	Increase 4 RD by 12.66
 	Increase 4 RAD to 33.5.

注意最后两个例子之间的区别。 除非目前半径4小于33.5,否则最后一句实际上不起作用。 AI会监视您正在做的事情,并在看到错误的内容时提出有用的建议。

错误纠正

说到错误,作为一个新用户,你可能会做很多。 这是该程序拥有大量菜单和对话框的一个原因。 当您单击按钮时,这些对话框会为您提交命令,在这种情况下,格式当然是正确的。 但是一些功能可以使用非常简单的命令运行,我们通常通过手动输入这些命令来更快地完成这些操作。 而且,我们有时会犯错误。 但别担心; 简单的错误可以在一瞬间被纠正 - 你通常不必再次输入整个句子。 假设我们输错了

    4 RRD = 123.456.

字符“RRD”不在词汇表中,程序会立即要求您重新输入从“RRD”开始的四个字符。 所以你输入“RAD”(注意RAD之后的空格:程序用你输入的任何内容替换四个字符)。 它会修复句子并正确执行。 此错误纠正适用于AI语句和普通SYNOPSYS™命令。 因此,键入

    DDW 0 1  123 hbar 0 1 -1

如果您再键入“DWG”,则会正确执行绘图命令。

最后,如果你只想重新开始,只需点击键即可。 然后AI会丢弃这句话。

MACro循环

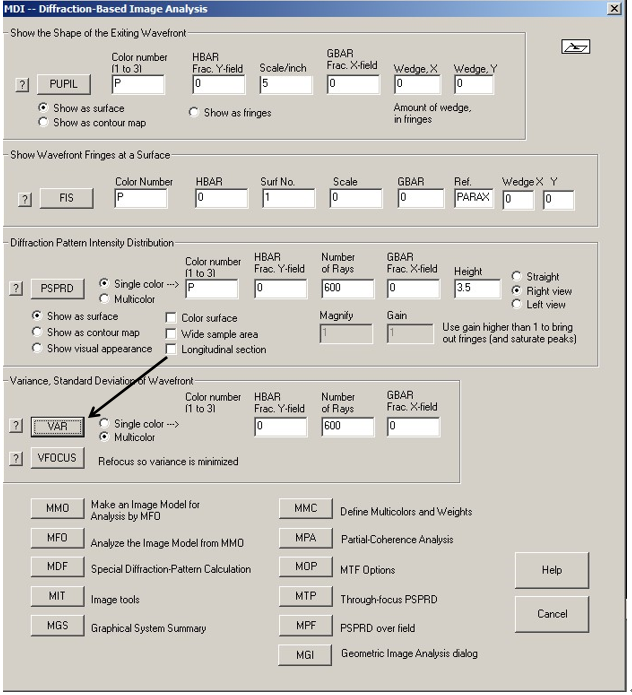

AI循环功能功能强大且通用。 假设您想要在视场上绘制波前差图。 衍射图像分析有很多种,您可以在对话框MDI中看到,但如果无法满足您的需求,您可以自己自定义功能。 在这里,我们将绘制场上的方差图。

还有命令进行相同的分析 - 但是下面的课程是如何在没有命令的情况下使用AI工具制作自己的功能的一个很好的例子。

程序显示VAR值

    VARIANCE     STD. DEV.       STREHL R.     XIP           YIP
    0.287577E-01  0.157605      0.428754     -0.492627E-20  0.874175E-21
    VARIANCE IN EACH COLOR AT ABOVE IMAGE POINT:

    WAVELENGTH, WEIGHT     0.587560    1.000000
    VARIANCE     STD. DEV.       STREHL R.
    0.591760E-01  0.243261      0.966967E-01
    WAVELENGTH, WEIGHT     0.656270    1.000000
    VARIANCE     STD. DEV.       STREHL R.
    0.910363E-02  0.954130E-01  0.698097  WAVELENGTH,
    WEIGHT     0.486130    1.000000    VARIANCE
    STD. DEV.       STREHL R.
    0.179936E-01  0.134140      0.491468

与SYNOPSYS™的许多其他功能一样,VAR命令将其结果副本放入AI缓冲区。

    IMAGE>BUFF?

    The current FILE BUFFER contains
    1       0.02875775  VARIANCE
    2       0.15760478  STD. DEVIA.
    3       0.42875398  STREHL R.
    4       -4.92627452E-21  X IM. POINT
    5       8.74175408E-22  Y IM. POINT
    6	1.00000000  TRANS. FRAC.
    7	0.05917602  VARIANCE
    8	0.24326121  STD. DEVIA.
    9       0.09669675  STREHL R.
    10       0.58756000  WAVEL.
    11	0.00910363  VARIANCE
    12	0.09541296  STD. DEVIA.
    13       0.69809714  STREHL R.
    14       0.65627000  WAVEL.
    15	0.01799359  VARIANCE
    16	0.13414018  STD. DEVIA.
    17       0.49146805  STREHL R.
    18       0.48613000  WAVEL.

 SYNOPSYS AI>

文件位置编号1包含我们想要的数据。 现在请求VAR按钮提交的命令的副本。 键入LMM(也可在MACro菜单下拉列表中找到)。 EE编辑器打开,VAR命令格式正确。

我们需要告诉AI绘制每个点随相对视场的变化。 那个规则是什么? 选择字符“VAR”,然后向下看托盘。


程序显示命令的格式,您会看到相对视场(托盘上的hbar)位于单词3中。在编辑器中编辑命令,将该单词替换为字符“AIP”,代表“AI参数””。 然后告诉AI,绘图上的纵坐标取自AI输出缓冲区中的文件位置1:

点击按钮 运行MACro。对于AIP,该命令以默认值0运行。
现在输入所有AI句子

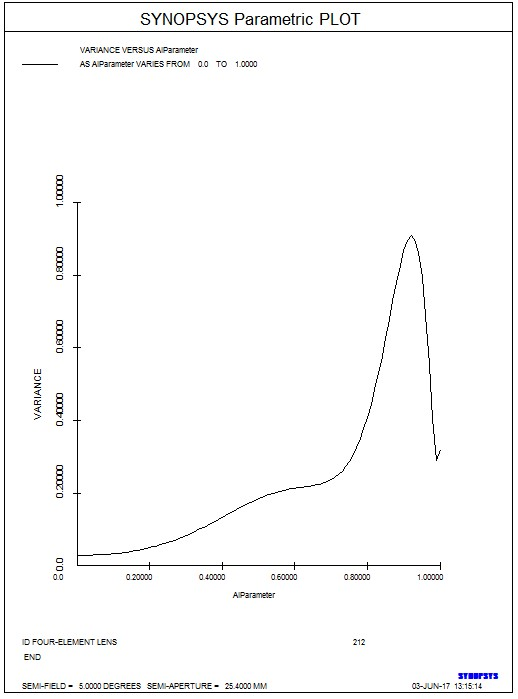

    IMAGE>DO MACRO FOR AIP = 0 TO 1

程序循环使用默认的100个案例,然后显示所需的图。

改变轴上的定义也很容易:

    ALAB = “REL. FIELD”
    AGAIN

使用新命令,只需转到MDI对话框,选择Over field复选框,输入相应的数据,然后单击VAR按钮。

你可以循环很多种东西。 例如,如果您设计了变焦镜头,则可以输入

    PLOT DISTORTION FOR ZOOM = 1 TO 9.

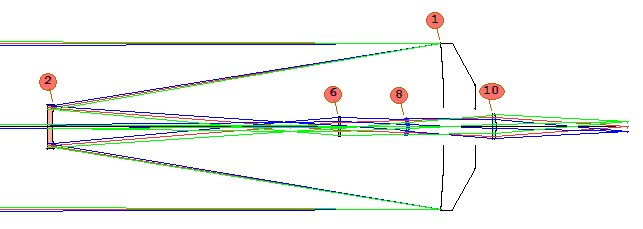

AI的另一个非常有用的功能允许您进行涉及其他功能输出的简单计算。 取出保存为4.RLE的镜头。 (FETCH 4)。

使用CAP命令查看当前的通光孔径(也可在对话框MLL中找到)。


     SYNOPSYS AI>CAP

     ID RELAY FLAT                              141            01-APR-13   10:29:10
     CLEAR APERTURE DATA

     SURF    X OR R-APER.     Y-APER.    REMARK     X-OFFSET    Y-OFFSET  EFILE?
     ___________________________________________________________________________
        1          8.0014              Soft CAO                            *
    1	1.7500             *User CAI                            *
    2	2.0456              Soft CAO                            *
    3	2.0070              Soft CAO                            *
    4   1.9644              Soft CAO                            *
    5   0.4628              Soft CAO
    6	0.8797              Soft CAO                            *
    7	0.8849              Soft CAO                            *
    8	0.7373              Soft CAO                            *
    9	0.7781              Soft CAO                            *
    10	1.1225              Soft CAO                            *
    11	1.1340              Soft CAO                            *
    12	0.4898              Soft CAO

此时,反射镜的内部(CAI)指定的通光孔径为1.75。 假设您希望它等于表面2的外部孔径.AI可以做到。

    SYNOPSYS AI>Z1 = CAO OF 2

    The semi-aperture on surface number  2  is       2.04561850

    SYNOPSYS AI>CAI OF 1 = Z1

    Surface number  1  has an inside semi-clear aperture       2.04561850

在这里,我们使用20个Z参数中的一个值从一个地方传输到另一个地方。

最后,AI可以进行简单的计算。 只需输入一个以等号“=”开头的句子,并且只涉及常量,Z参数和任何当前定义的等于数字的符号。 例如,

    SYNOPSYS AI>aa: 3.66

    SYMBOL  41 DEFINED: AA*
    3.66
    SYNOPSYS AI>= z1 + aip + aa

    = Z1 +       1.00000000     + AA
    = Z1 +       1.00000000     + 3.66
    The composite value is       6.70561850

这只是对SYNOPSYS™人工智能功能的强大功能和灵活性的体验。 我们建议您阅读用户手册的第15章,其中您将找到有关如何使用此独特功能的许多其他示例。
