解决方案

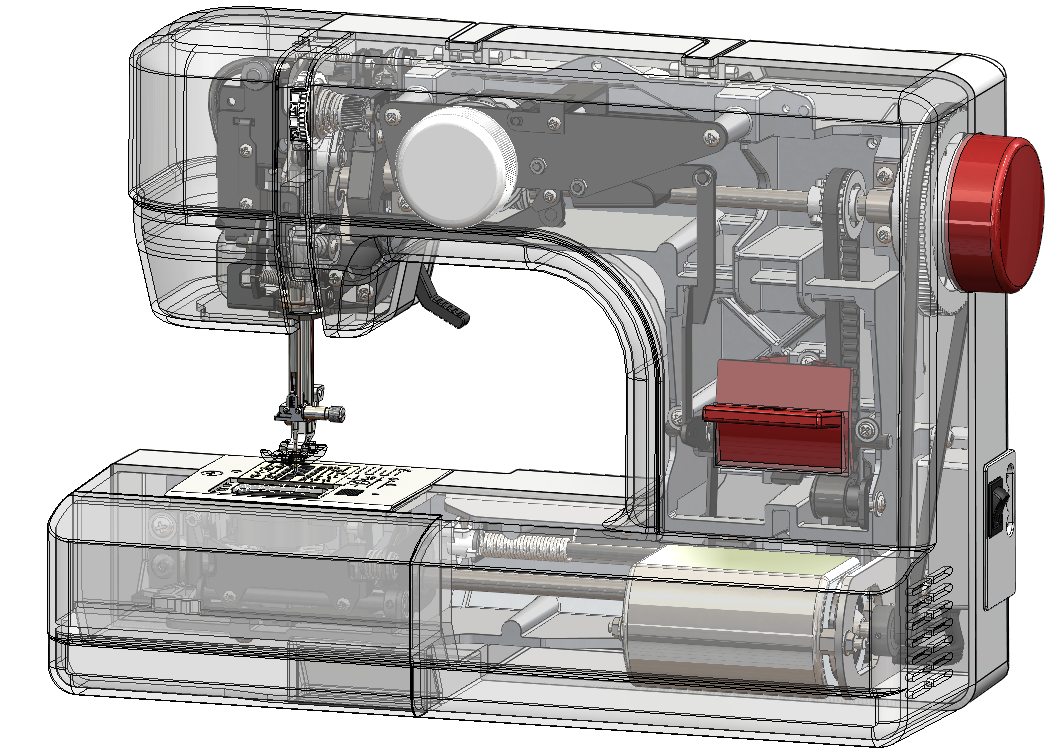

我们将以这个缝纫机产品来进行新功能的讲解。这台缝纫机有几十个运动部件，所有部件都需要完美地协同工作才能获得良好的效果并确保可靠性。让我们看看 SOLIDWORKS Simulation 2023 的新增功能如何帮助深入理解复杂的机械系统并帮助进行优化设计。

对于该缝纫机的压脚组件，我们要确保弹簧的强度足以在织物上保持足够的压力，但又不能太强而难以抬起杠杆。我们需要测试多个弹簧刚度，直到满意为止。显然模型中存在滑动接触，在运行仿真分析时可能会需要较长的求解时间。

在 SOLIDWORKS Simulation 2023 中，可以对接触刚度进行调整。当接触刚度设置为最低值0.01时，模拟运行速度明显更快。这将牺牲一些局部接触压力精度来换取更快的整体求解时间。当我们不关注局部接触部位的接触应力时，降低接触刚度进行求解计算将非常高效快速。

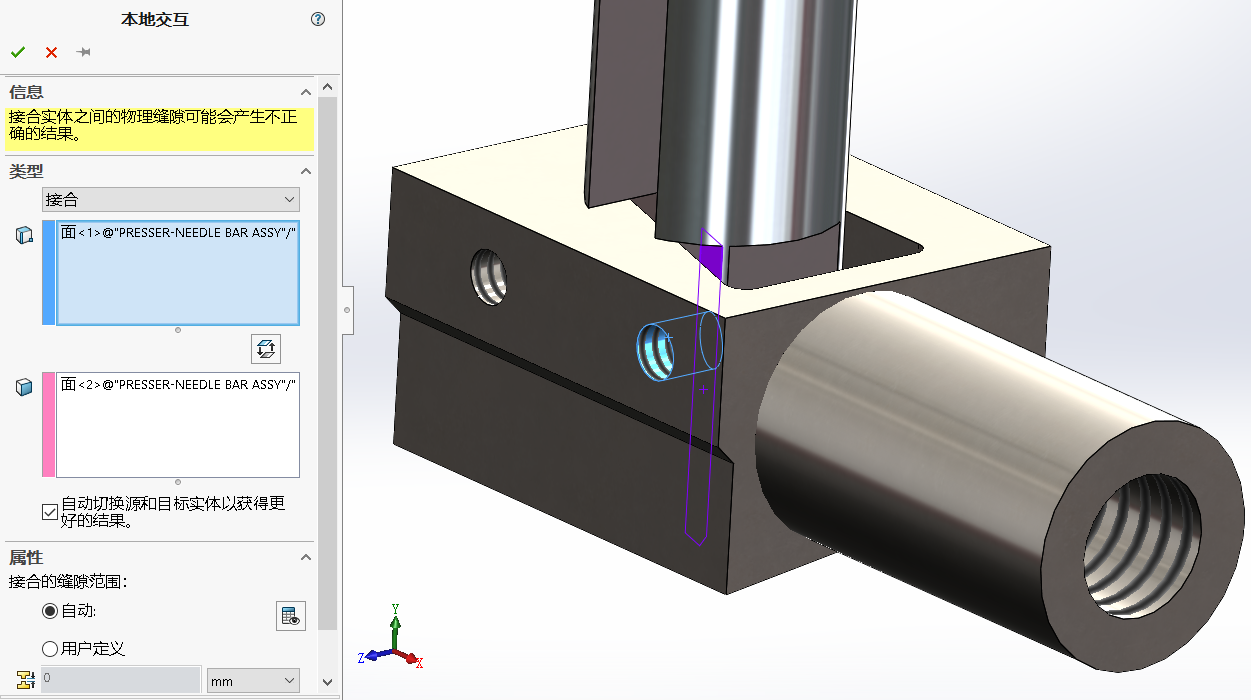

SOLIDWORKS Simulation 2023 中接合设置具有更大的灵活性，可以在极端角度非接触面之间创建接合，接触面之间不需要平行或者相对也可以设置接合。例如固定螺钉的螺纹孔和针杆上的平面切口。

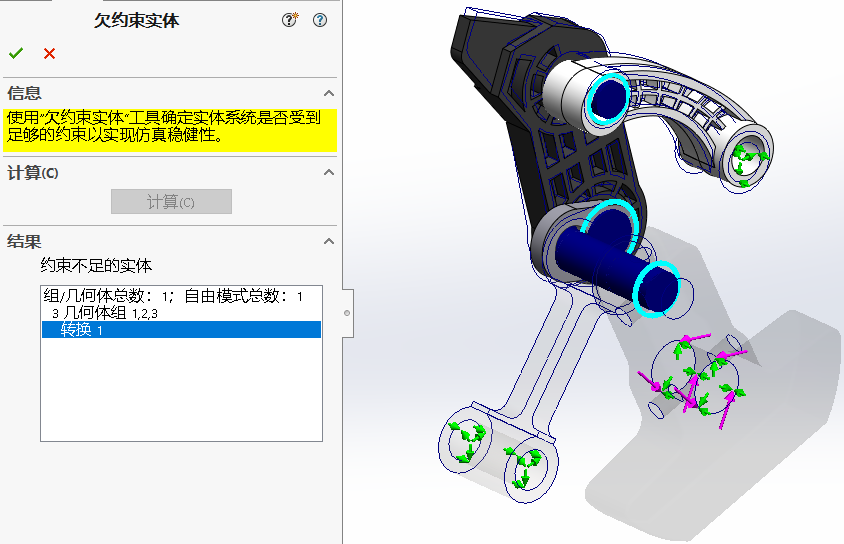

对于SOLIDWORKS Simulation Professional 用户，SOLIDWORKS 2023版本的欠约束实体命令已得到极大改进。求解器可以执行奇异值分解计算，这比以前的版本快得多，我们能看到复杂的欠约束系统的更真实的反馈。

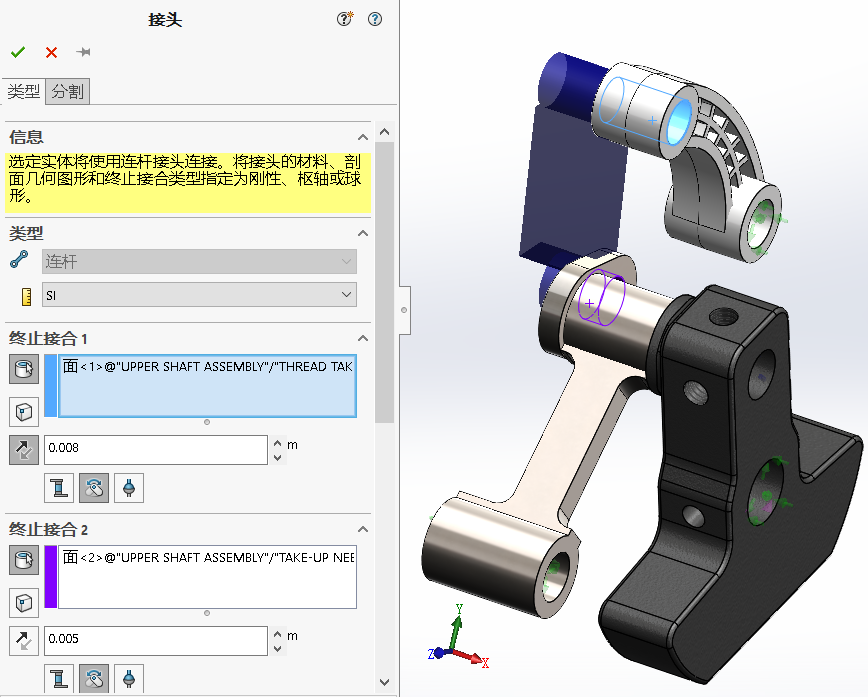

对于SOLIDWORKS Simulation Premium 用户，SOLIDWORKS 2023版本中的连杆连接器可用于非线性静态和动态研究，帮助简化分析并加快运行时间。连杆设置中可以设置末端条件、偏移连接和标定连杆尺寸，功能强大且非常方便。
