文件：CPA system .fpw

系统包括如下组件：

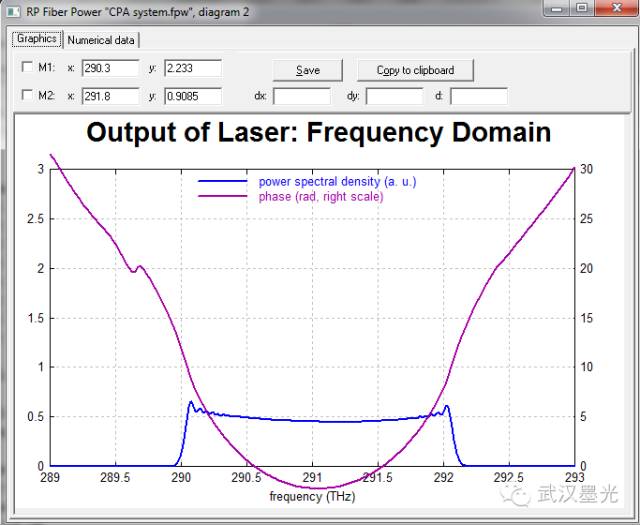

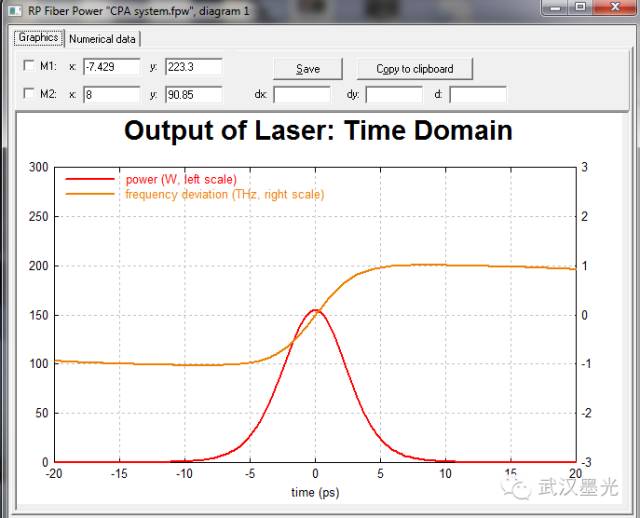

锁模光纤激光器内，高脉冲重复率下（41MHz），产生超短脉冲。输出脉冲能量为1nJ，脉冲宽度5.7ps，8nm宽的展宽光谱。(10%量级处测量)

脉冲辐射仅为激光脉冲的1/1000。减少平均功率，后期的脉冲能量具有更的强放大。

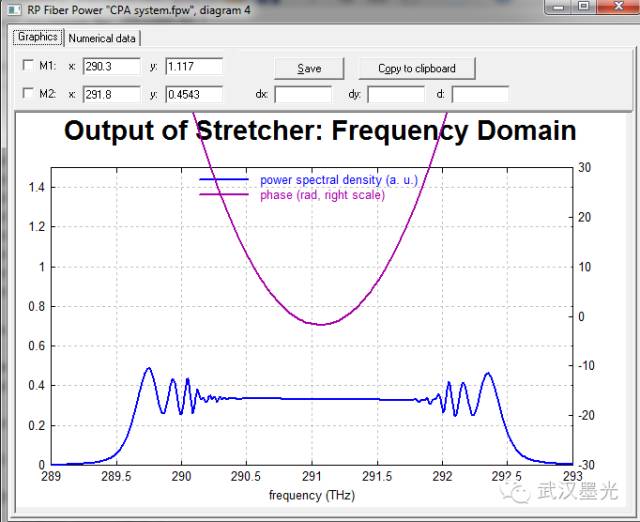

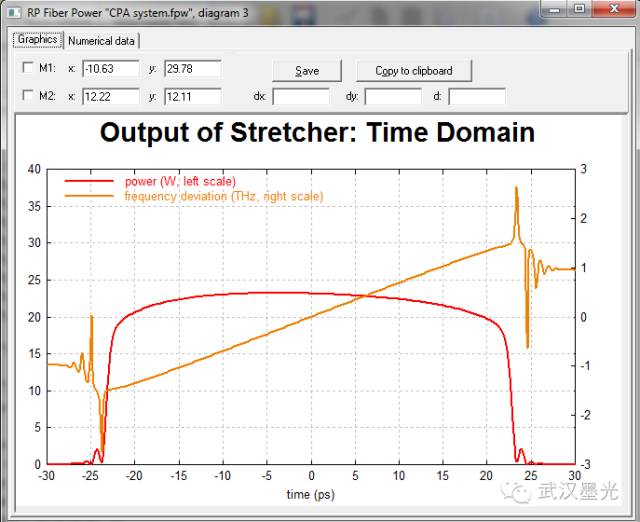

采用100米长的无源光纤作为色散脉冲展宽器。增加脉宽至46ps。忽略光纤的非线性效应，光谱宽度展宽至11.5nm.

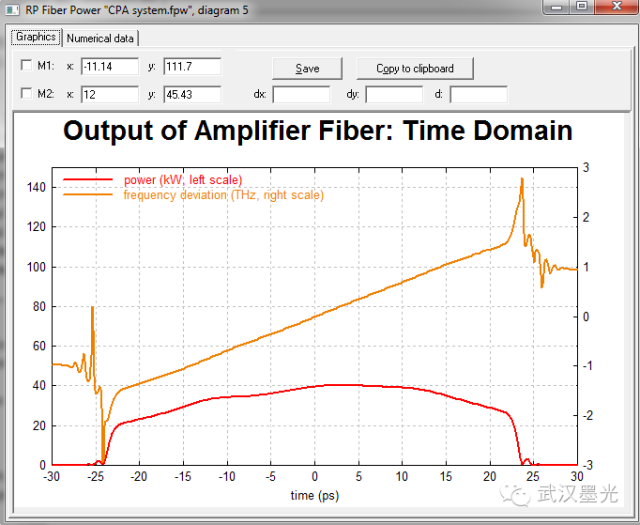

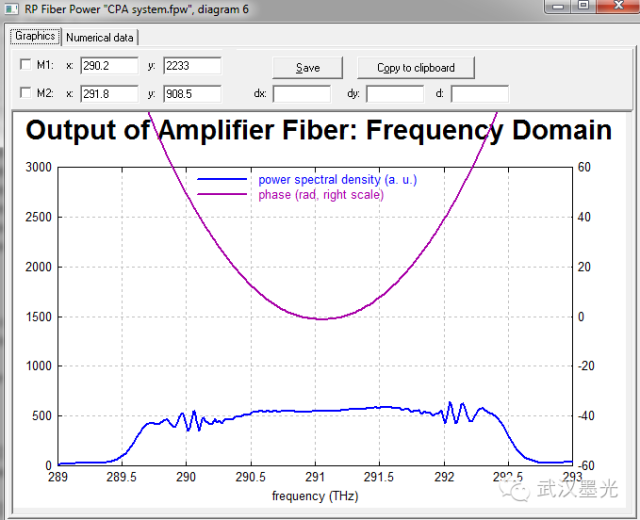

具有大模场面积的光纤，将脉冲能量由1nJ放大到1.55uJ。光谱展宽至11.6nm。为了分析稳态下的放大增益，模拟了多脉冲放大。（此迭代适应于低重复率，大脉冲能量情况）

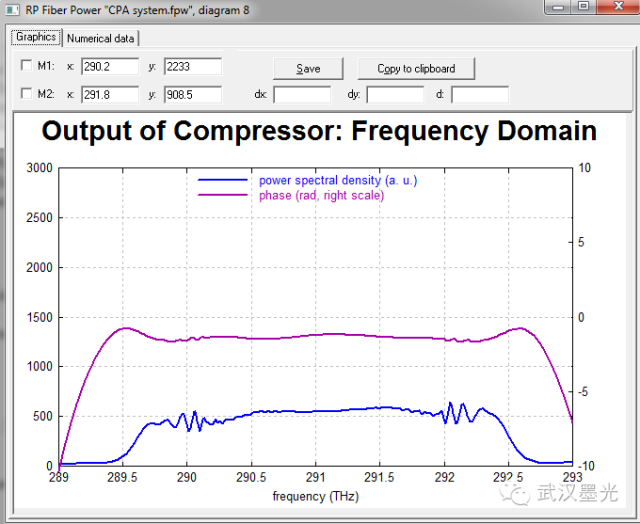

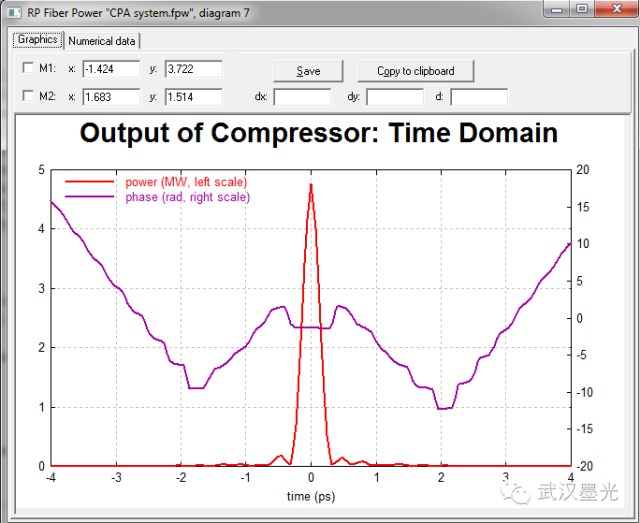

数值优化二阶与三阶色散，进行色散补偿，脉冲时间补偿达285fs，峰值功率增至4.8MW。

该模拟表明，RP Fiber Power软件即使对于复杂的放大系统也可进行模拟。
