1. 问:TOTL 是第一枚镜片到最后一枚的距离？如果是第一枚镜片到最后像面的距离用什么？

答：最后一个表面到像面的距离是back，加一下TOTL。

2. 问：目标值，权重，窗口大小，这个窗口大小是指啥意思？

答：不输入就是默认输入了就是自定义。可以理解为正负公差。

3. 运行宏怎么出现这个？

答：按下esc再运行，或者软件重启再跑。

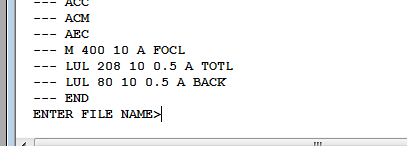

4. 已经用了 LUL 控制 back+totl＜288但时候最后运行宏以后，还是起不到控制作用？

答：A BACK要换行下来。

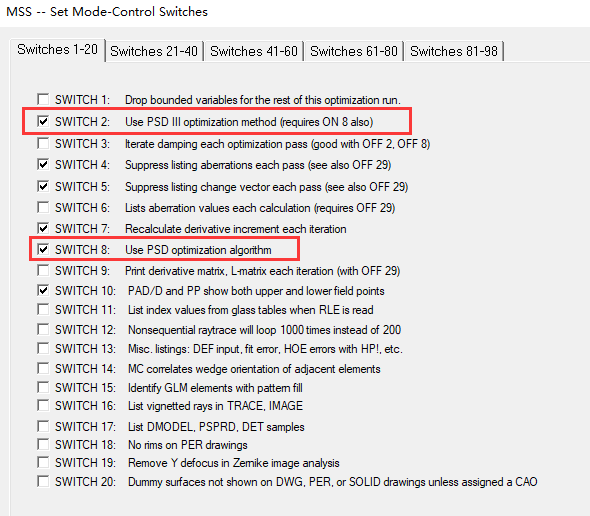

5. 在 SYNOPSYS 里面，如何打开PSD ，DLS的等开关的窗口？

答：开关2和8。

6. synopsys可以做照明光学吗？

答：主要是做成像系统的。

7. 问：SYNO怎么加渐晕？

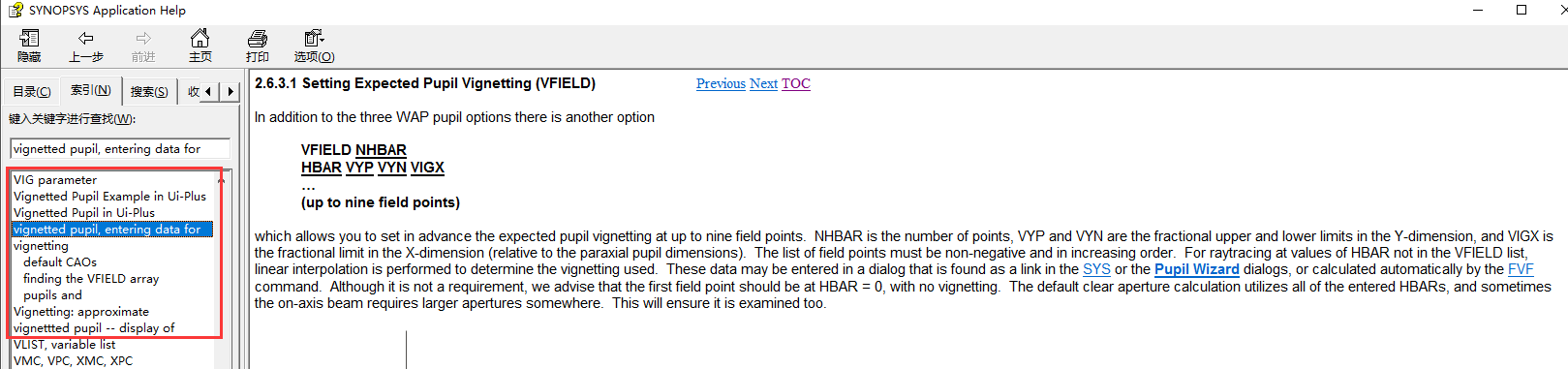

答：渐晕可以看一下帮助手册这几节。

主要是用CAO固定口径，然后定义VFIELD数组或用FVF指令设置渐晕。

8. 问：水下摄远镜头，物方介质为水（n=1.33.Nd=57.9）用全局搜索的时候，怎么设置这个代码？

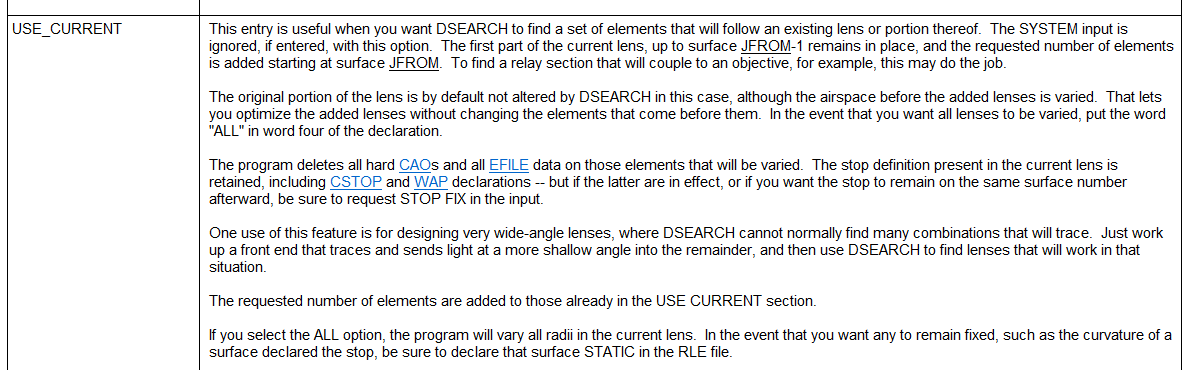

答：可以用use current，前面设置好参数搜后面的镜头。

9. 问：扫描后，出现这样了，应该怎么办？

答：这就是有些中间视场边缘光线比最大视场更远，默认PAD只显示最大视场的光学孔径。孔径加大再固定能解决，加指令优化也可以把光线压下来。

10. 问：问下synopsys能搜索专利镜头吗？

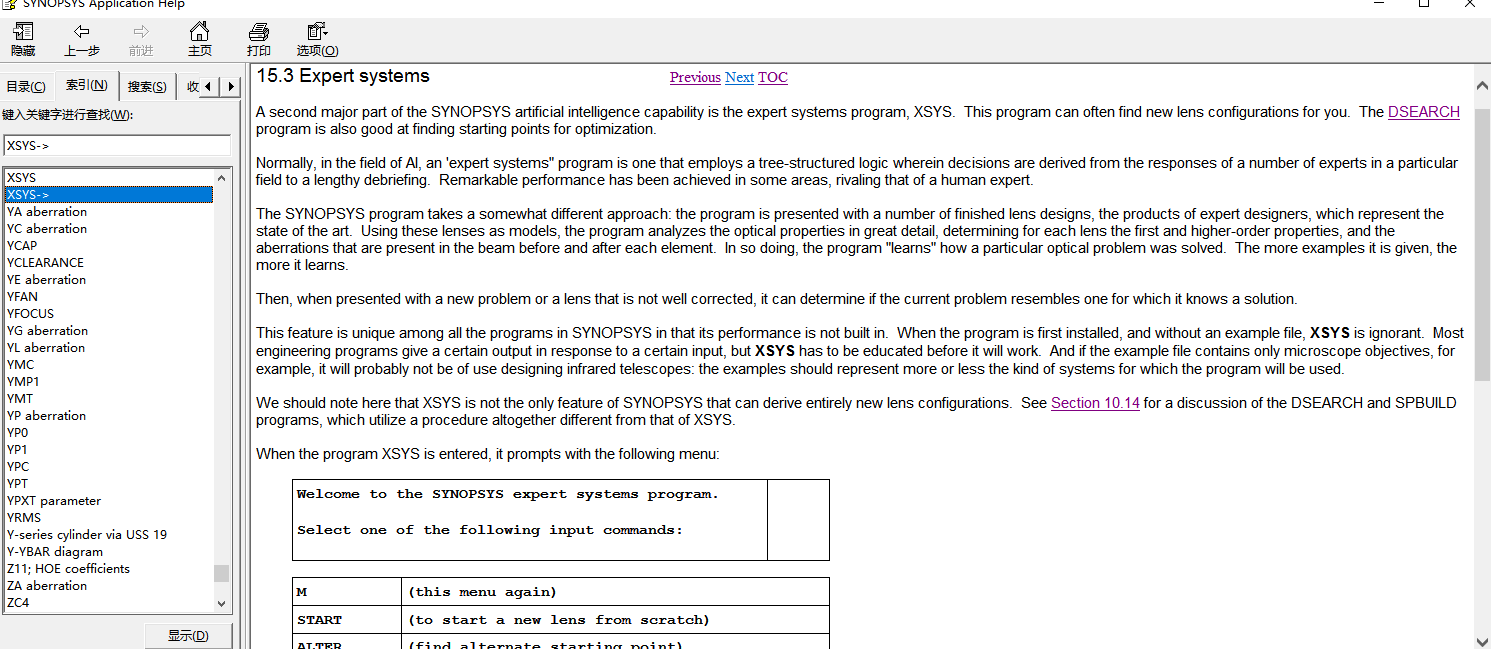

答：可以用XSYS搜专利镜头。也可以不用专利直接从零开始用DSEARCH搜初始结构。
