有问必答——SYNOPSYS命令设计课堂（一）SYNOPSYS确定镜头系统的光阑位置方法有哪几种？

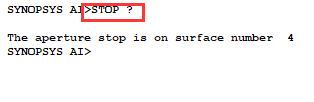

1、问：确定镜头系统的光阑位置方法有哪几种？

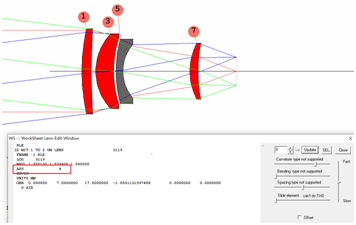

答：（1）在Command Window中输入WS

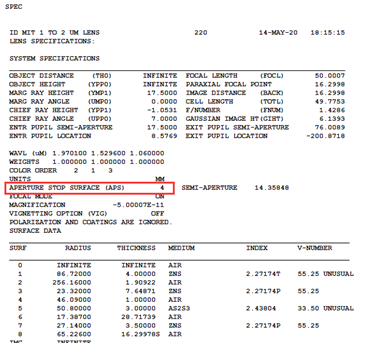

(2)在Command Window中输入SPEC

2、问：下面红色标注的两行会在优化函数中计算吗？

答：只要在AANT文件中的命令都会在优化时被计算。

3、问：MTF怎么控制？

答：（1）一开始在DSEARCH的时候，加个TOSHEAR，MTF可能会很好。

（2）也可以使用MTF像差命令直接控制

4、问：怎么查看镜头基本参数？

答：在CW中输入SPEC。

5、问：如何查看每一面的孔径值？

答：使用CAP命令。

6、问:主光线角度用什么控制？

答：使用LUL命令控制主光线角度的上限。

可以使用HELP UNI，获得该命令的详细解释。

7、问：如何查看离焦MTF曲线？

答：

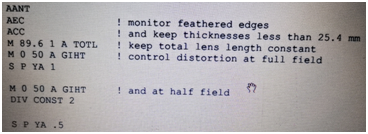

8、问：请问下图中是怎么控制畸变的？

答：实际像高和理想像高的差值，使差值等于0 ，就是在控制畸变。

9、问：控制1视场畸变小于1.4 ，怎么设置？

答：
LUA 1.4 .1 0.1 COMPOSITE
CD1 P YA 1
CD2 GIHT
CD3 CONST 1
=100*(CD1-CD2*CD3)/(CD2*CD3)
其中LUA是控制绝对值的最大值。另外，LUL 和LLL的含义分别是不大于和不小于。

若想控制0.7视场的畸变，需要对上述命令中的CD1行和CD3行进行如下修改：
CD1 P YA 0.7
CD3 CONST 0.7
