RP Fiber Power 光纤耦合器

《光纤激光器仿真设计》在线讲座回放视频获取

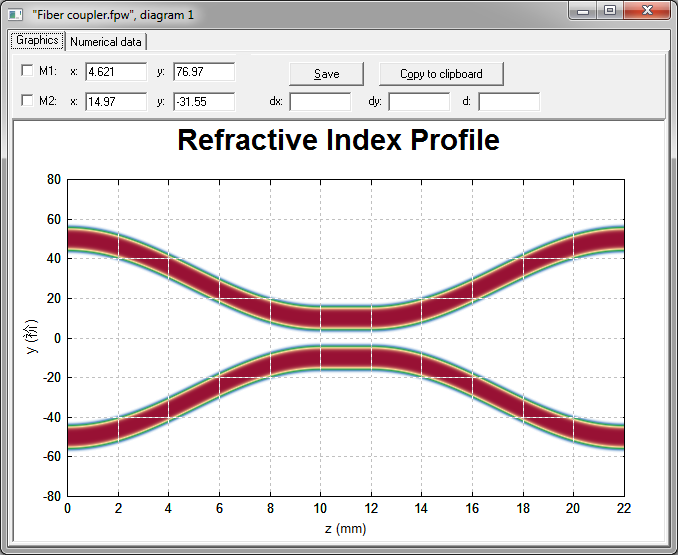

文件：Fiber coupler .fpw 原则上，可研究任意折射率分布光纤内多光束的传输特性。研究基于倏逝波的光纤定向耦合器。传输一段距离后，两光纤纤芯相对较近，光线可由一根光纤遂穿到另外一根光纤纤芯内。光线由其中一个端口入射，可分析不同波导距离，耦合长度，波长下的传输特性。图1为折射率分布，用于说明是否为所设定的耦合结构。

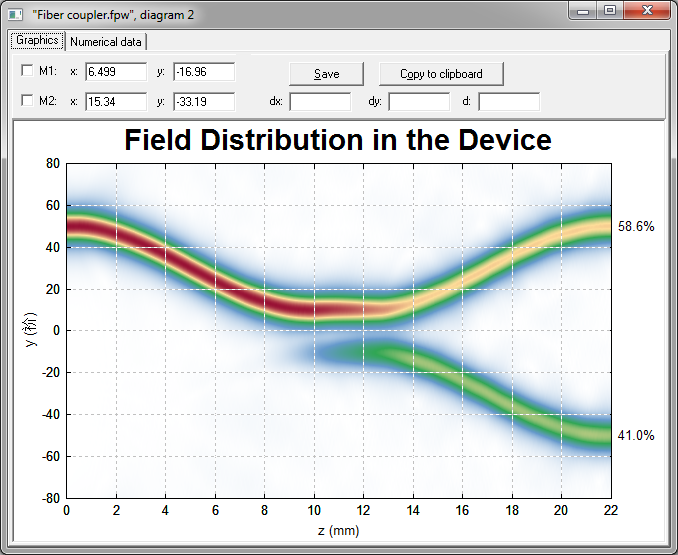

图2为yz平面内的场分布，可分析光功率如何耦合至相邻波导的过程。

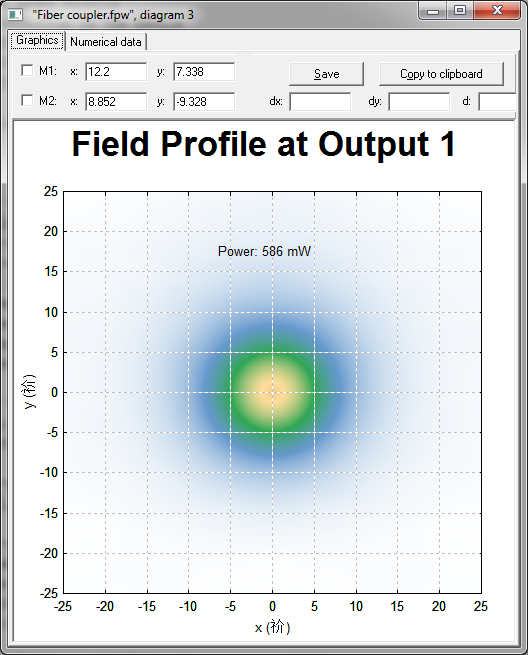

图3为其中一个输出端口下光束的分布。

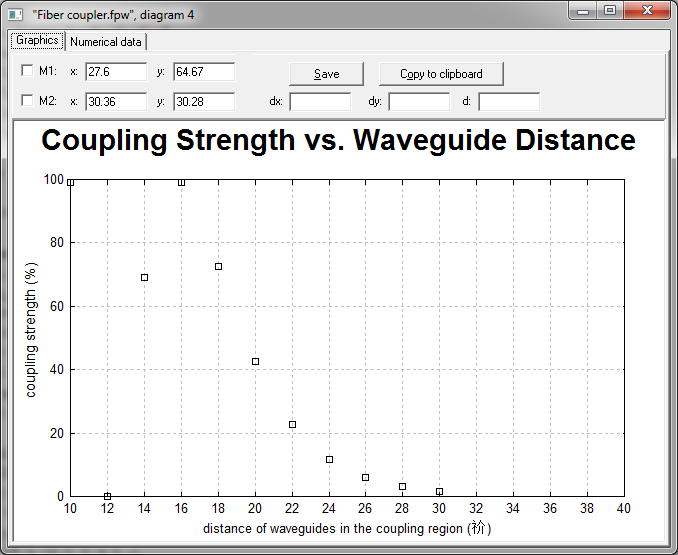

图4为耦合强度与耦合区两纤芯距离的关系；

需指出，该程序分别定义了不同的波长通道，用户可在后期详细研究各通道光束的分布，以及耦合区光束的分布特性。
