解决方案

文件：Yb amplifier, multimode fiber .fpw

考虑多模光纤，并给定折射率分布及Yb的掺杂分布。脚本程序首先计算了传导信号模式。其次，定义了抽运信号（设定抽运功率集中于LP01模），信号光的波长及其导波模式（忽略偏振态的差异）。

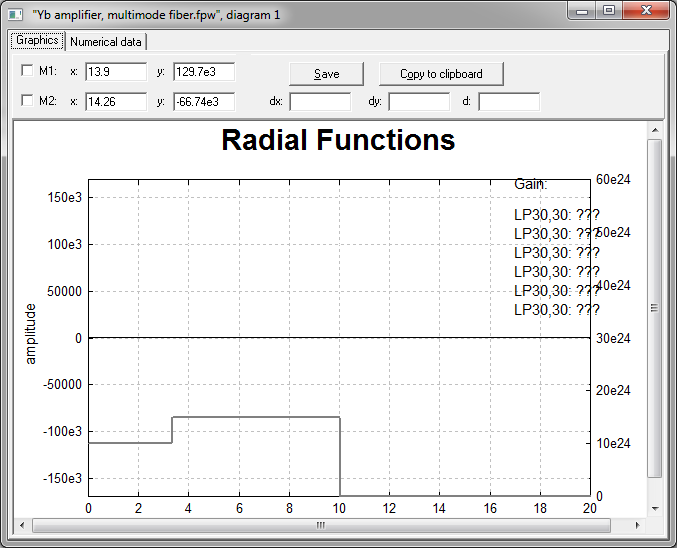

图1为径向模式函数曲线，表现了每个模式的增益。

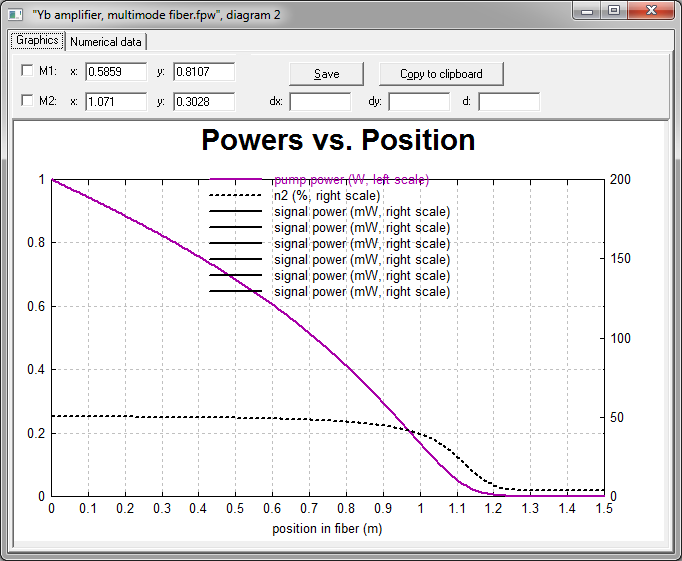

图2为所有信道功率的变化。
