SYNOPSYS™前视红外辐射计(FLIR)设计, 冷反射效应

概述


什么是冷反射

NAR透镜冷反射特性

GHPLOT不良冷反射透镜图

PSPRD衍射点扩散图

RGHOST鬼像分析

优化冷反射

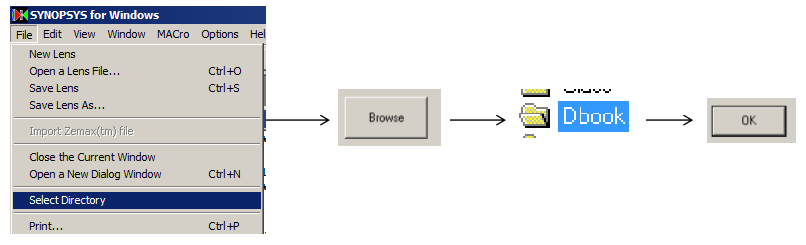

设置工作目录

选择Dbook工作目录

参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第30章

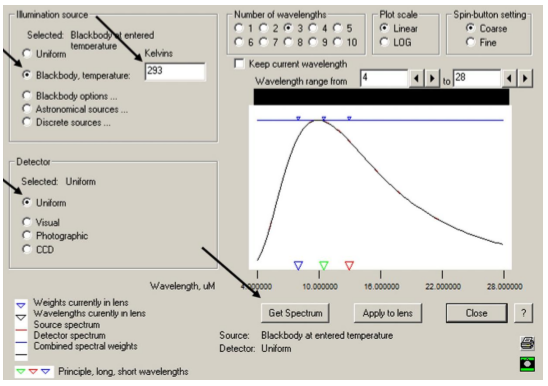

在293K时的黑体曲线

在Command Window中输入MSW

人体皮肤接近室温在 20°C 或 293 K,根据下图发射辐射,峰值波长为10μm


什么是冷反射

冷反射效应经常被忽视,在扫描红外系统中,在 像面的中心显示为一个黑色的污点

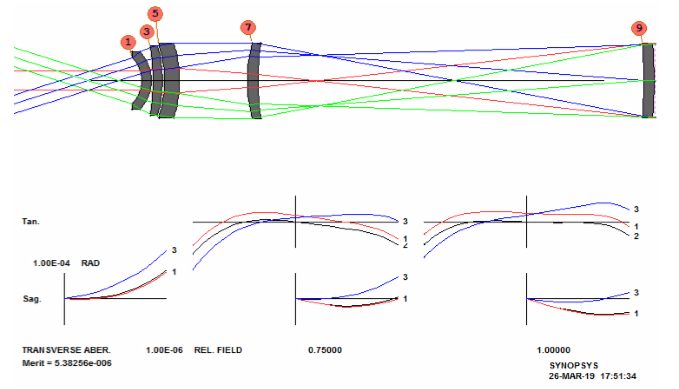

前视红外辐射计二维图

FETCH C30L1

它已经处于衍射极限,人们可能认为它不需要更 多的优化。然而,我们还没有控制冷反射。


透镜的冷反射特性

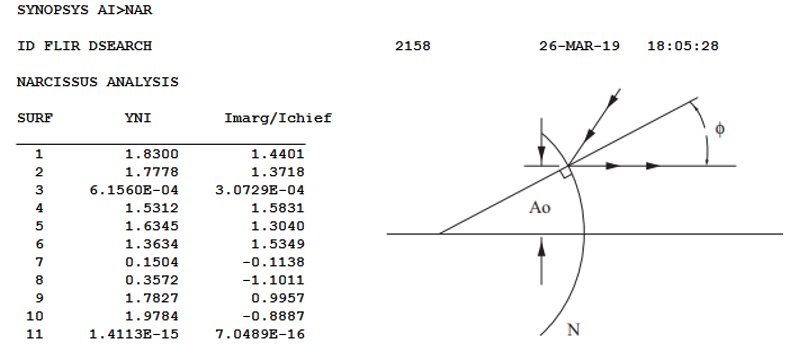

在Command Window中输入NAR

YNI显示量ϕA0N的值,为了控制冷反射,必须确保 YNI 的值永远不会低于限制值。 最差的冷反射来自表面 3,其中值为 6.1E-4,这非常小。

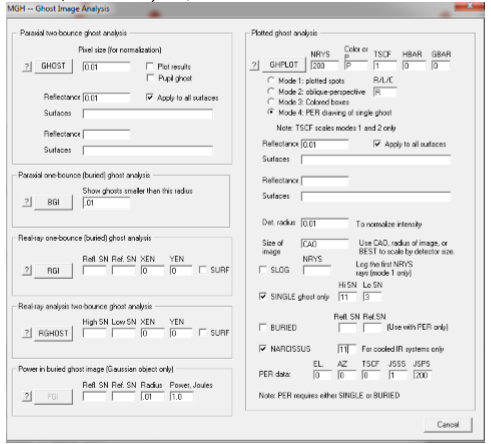

鬼像特性设置

在Command Window中输入MGH

输入如图数据,点击GHPLOT按钮

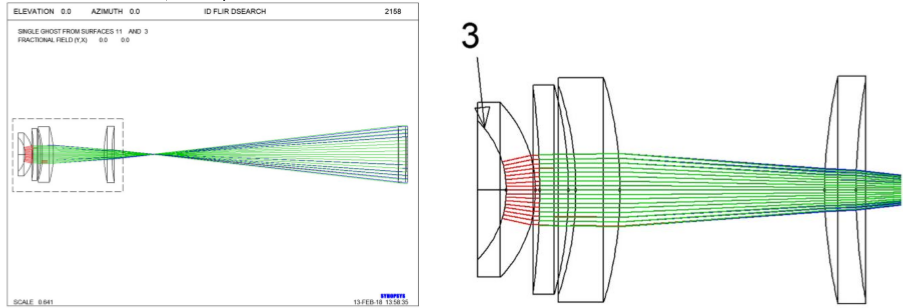

不良冷反射透镜图

光线从左侧进入,以红色显示,直到它到达表面 11,从表面11反射之后,以蓝色显示,并且在第二次反射之后,在表面3处,它们以绿色绘制。

选择左图虚线框的区域,在选择矩形内单击以放大该部分,如右图所示。

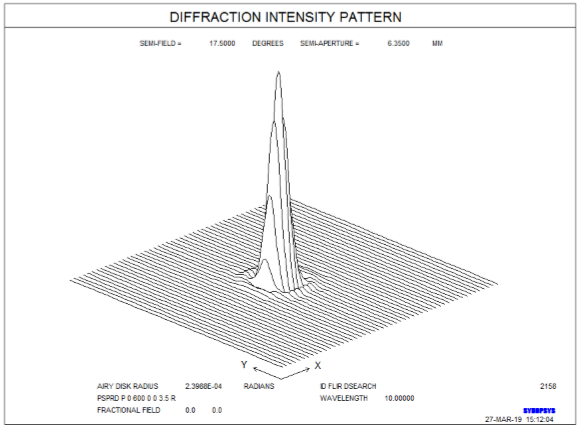

衍射点扩散图

在Command Window中输入MDI。

点击PSPRD按钮, Airy 斑半径的值0.000 24,这是一个角度值。

我们希望冷反射弥散斑比那要大得多。

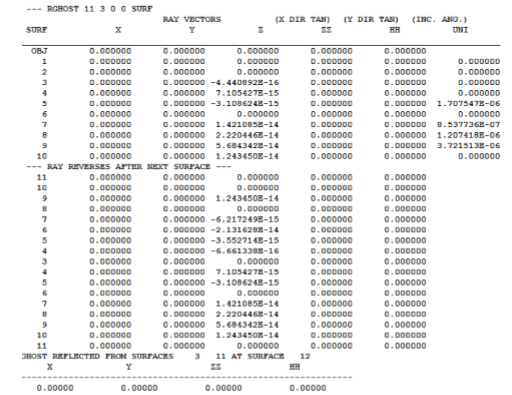

RGHOST鬼像分析

在Command Window中输入MGH

按上图数据,点击RGHOST

优化表面3的冷反射

点击 按钮打开C30M2.MAC

点击 按钮

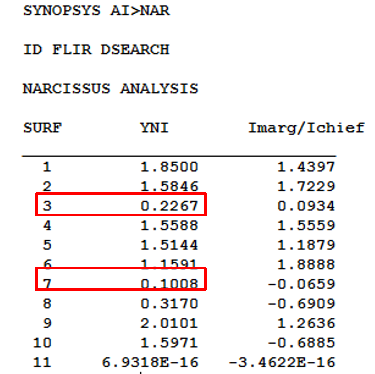

在Command Window中输入NAR

透镜得到了很大改善,表面 3 上的冷反射达到了我们的目标。然而,现在来自表面 7 的冷反射低于我们的极限。

优化表面7的冷反射

在AANT文件中加入命令LLL .23 1 .1 A NAR 7

点击 按钮运行C30M2

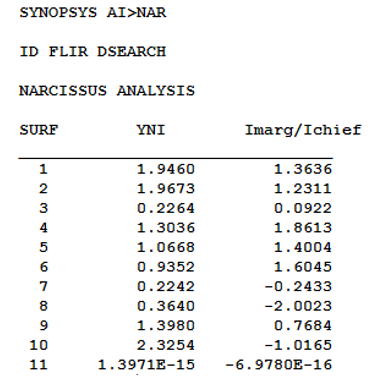

在Command Window中输入NAR

总结

本例讲述了什么是冷反射,NAR透镜冷反射特性,GHPLOT不良冷反射透镜图,PSPRD衍射点扩散图,RGHOST鬼像分析,优化冷反射。
