NCOP移除曲率求解
MSB预估公差程序
Mente-Carlo公差分析
Monte-Carlo公差分析直方图
FAMC制造调整
MPL将公差转化为元件图纸
DWG带有公差的装配图
设置工作目录

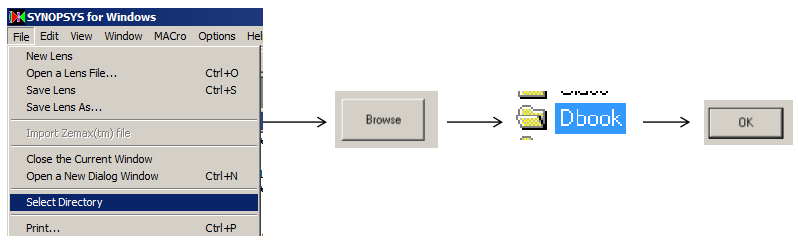

选择Dbook工作目录
参考Donald Dilworth《Lens Design Automatic and quasi-autonomous computational methods and techniques》第13章
二维图
FETCH C12L2.RLE
NCOP移除曲率求解
在计算公差之前，必须先移除表面6上的曲率求解
在Command Window中输入以下命令
CHG
6 NCOP
END
NCOP的意思是删除所有的曲率拾取和求解
MSB预估公差程序
在Command Window中输入命令MSB

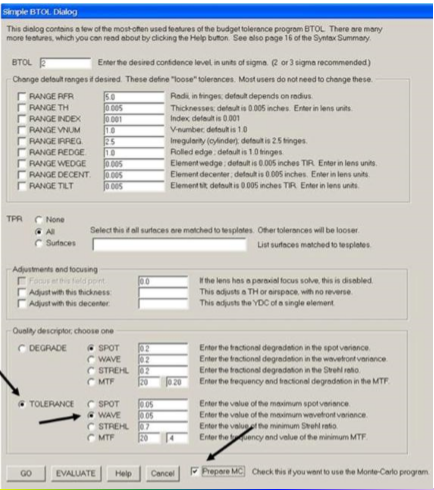

选择TOLERANCE选项
选择WAVE选项
选中Prepare MC
点击GO按钮
MSB意思是Menu, Simple BTOL
BTOL意思是Budget TOLerance program
方差值
当计算已完成时，看Command Window最低行向 上一点的部分，如下图所示：

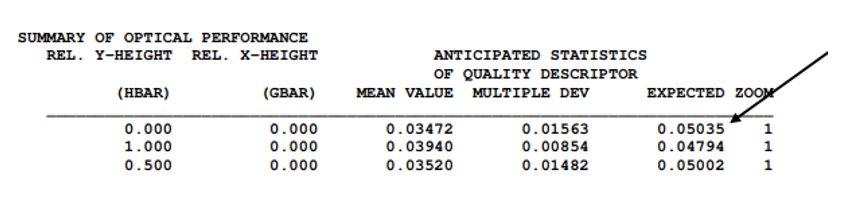

轴上像的方差为0.05，如箭头所示，是一个相当 大的值，视场边缘的方差几乎也是这个值，但我 们并不是很关心这。
预估公差结果

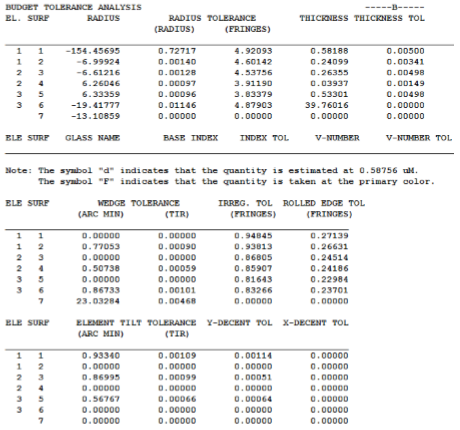

拖动Command Window 的滑块进度条，找到预估公差分析结果
结果非常糟糕

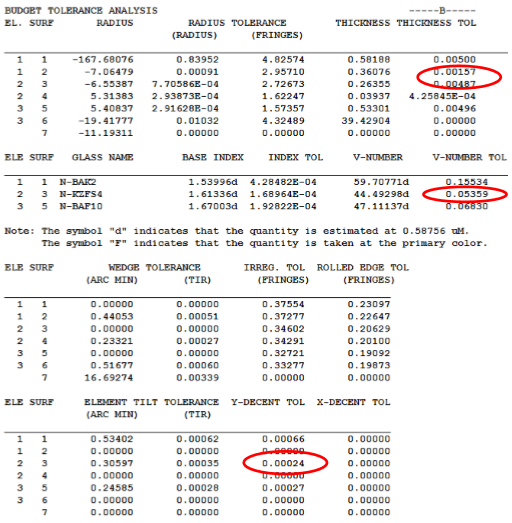

表面1和2的空气间隔公 差是0.0016英寸
表面2和3的空气间隔公 差是0.0049英寸，Vnumber的公差是0.054 ，偏心公差是0.00024
无法做出此公差的透镜
公差灵敏度
THIRD SENS各参数含义见每天一例23-三阶像差。

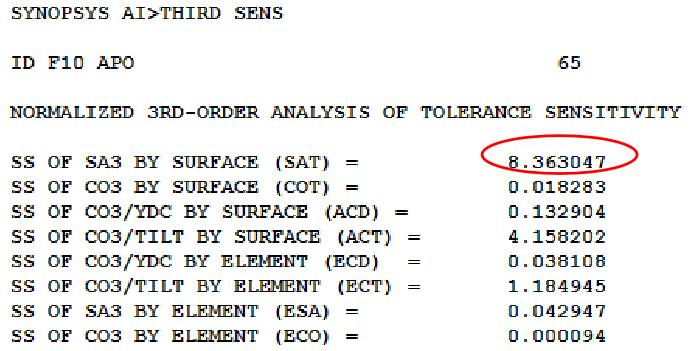

这个列表展示了各个平面对于各种像差的贡献度及其导数的平方和。这里有一个概念就是如果这些参数很大，即使它们被其他的表面的贡 献所补偿了，但是系统会对微小的误差非常的敏感，因为没有办法做的这么好。 SAT 的值，球差的总和为 8.363。
降低SAT球差设置为4
点击Open MACro按钮
打开C13M1.MAC，点击Open
点击Run按钮
运行BTOL
点击Open MACro按钮
，打开C13M2.MAC， 点击Open，点击Run按钮
Mente-Carlo公差分析
在Command Window中输入如下命令行
MC 50 4 QUIET -1 ALL 5
MC意思是Mente-Carlo公差分析
50个抽样，透镜初始位置为4，QUIET抑制 Command Window中的输出，监控所有质量描述 符，存储第一个描述符值大于-1的例子，最糟糕 的例子存在位置5

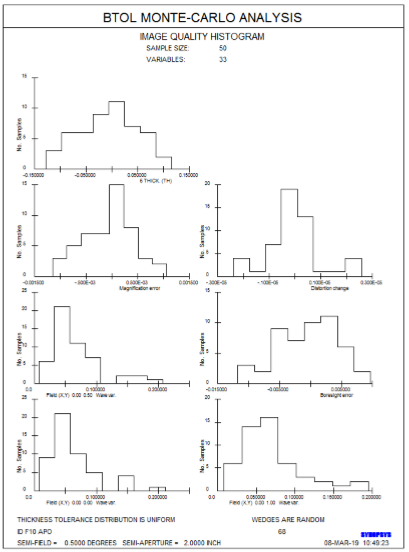

Monte-Carlo公差分析直方图
MC PLOT

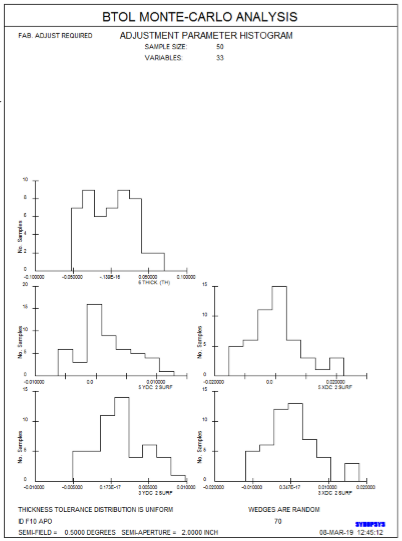

绘制Monte-Carlo公差分 析直方图

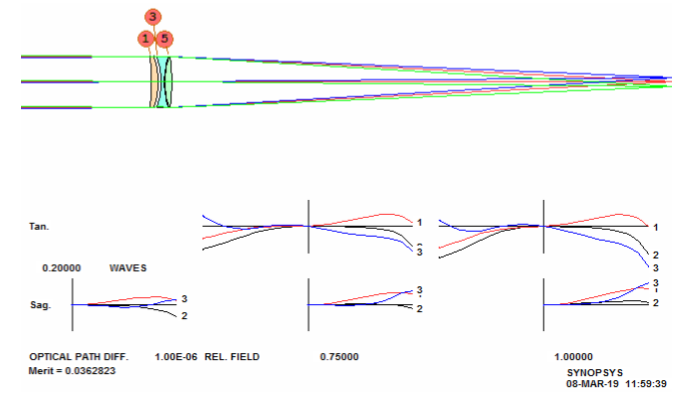

50个采样中最坏的例子
切换到ACON2，点击数字2
在Command Window中输入GET 5
点击PAD Bottom按钮

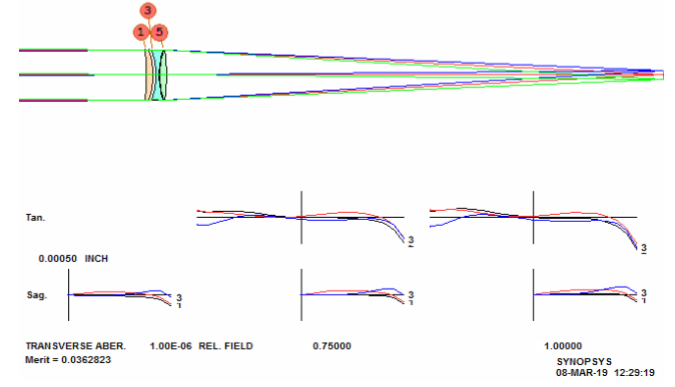

，选择OPD Fan Plots
FAMC制造调整
点击ACON1，点击Open MACro按钮
，打开 C13M3.MAC，点击Open，点击Run按钮
， 点击ACON2观察最坏的情况。
Monte-Carlo公差分析直方图
点击ACON1
在Command Window中输入 MC PLOT
MPL将公差转化为元件图纸

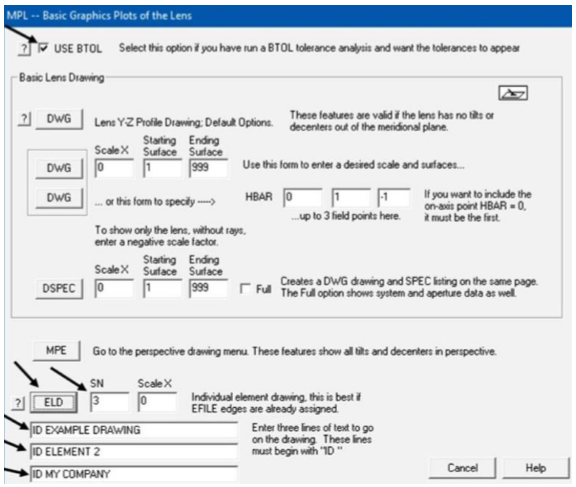

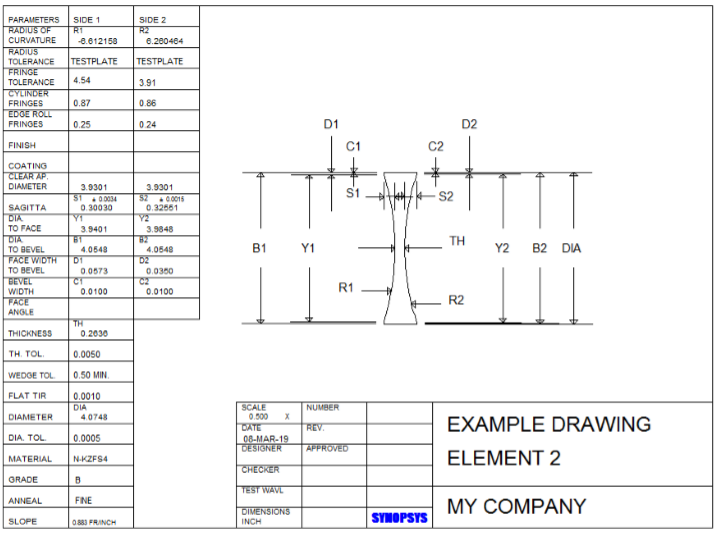

在Command Window中输入MPL，选中USE BTOL，SN输入3，ID EXAPMLE DRAWING，ID ELEMENT 2，ID MY COMPANY，点击ELD。
将公差转化为元件图纸

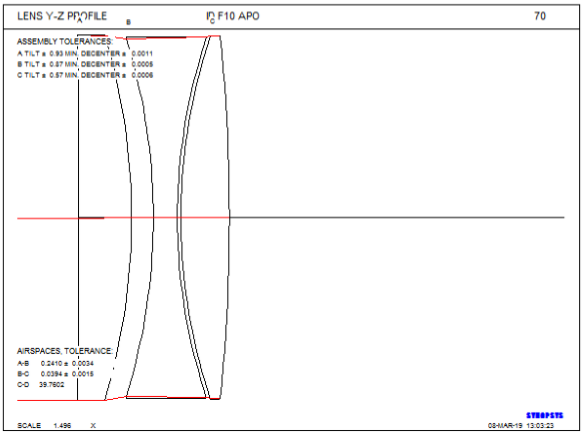

DWG带有公差的装配图
MPL，点击第一个DWG按钮。
总结
本例讲述了NCOP移除曲率求解，MSB预估公差程 序，Mente-Carlo公差分析，Monte-Carlo公差分析 直方图，FAMC制造调整，MPL将公差转化为元件 图纸，DWG带有公差的装配图。
