用途：利用反射式测量原理，测量可见光镜头的各个镜面的中心偏差；既能用于镜头装调过程中，又能用于镜头组装之后的问题定位中；该设备大量用于高精度镜头研制和生产过程中。
♦优点：能测量所有曲率半径镜面偏心量；无测量盲区；解决了国外设备无法测量球心像距超过2000mm的技术缺陷；
♦大口径、高精度、大行程等技术指标可以定制。
| 定心仪 LAM_D300 | |
| 测量精度 | 1μm |
| 分辨率 | 0.3μm |
| 测量时间 | <10s |
| 被测曲率半径范围 | -∞～+∞ |
| 被测镜头最大口径 | 300mm（可定制） |
中心偏差测量软件

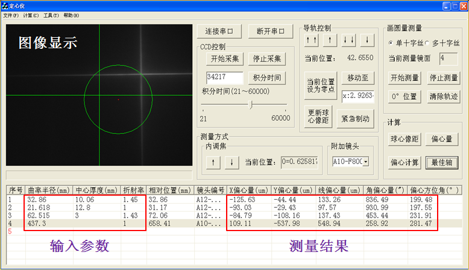

中心偏差测量软件主界面

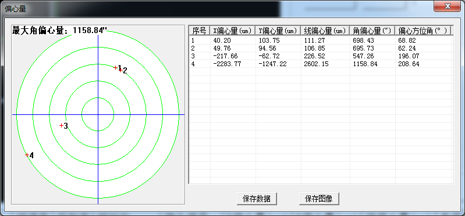

偏心量显示界面
最佳光轴拟合界面

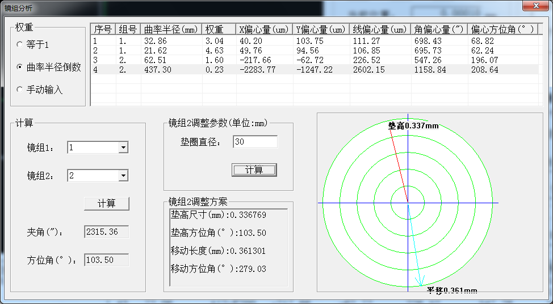

镜组分析界面
主要功能：
· 可导入Zemax文件
· 自动寻找球心位置输出：
· 偏心量图像显示
· 最佳光轴拟合
· 镜组光轴分析
· 镜片装调方案
· 测量结果保存
