SYNOPSYS™ V16.005 版本更新

亲爱的 SYNOPSYS™ 镜头设计软件的朋友和用户：

一个新的版本已经推出。在完成当前安装程序的安装后，您会发现在您的 SYNOPSYS™ 文件夹中有两个应用程序，在您的桌面上有两个快捷方式。您可以根据自己的喜好选择使用哪一个。

在这次更新中，我们改用了一个更新的编译器，并开始使用了一个新的版本序列。

经典版（V16.005）为您提供了强大的、长期以来值得信赖的 SYNOPSYS™ 镜头设计软件。在 Ui-Plus版（V2.005）中，我们整合了经典版的所有功能，并将其封装在更强的、更精简的、面向工作流程的用户界面里，目的是让新用户能够轻松地启动他们的设计。

经典版和 UI-Plus 版都添加了的新功能：:

1. RHAND 选项已得到显著改善。解决了绘图方向和光瞳孔搜索方面的一些问题。

2. DSEARCH 现在可以用 A、B和C类型的福布斯多项式建模。

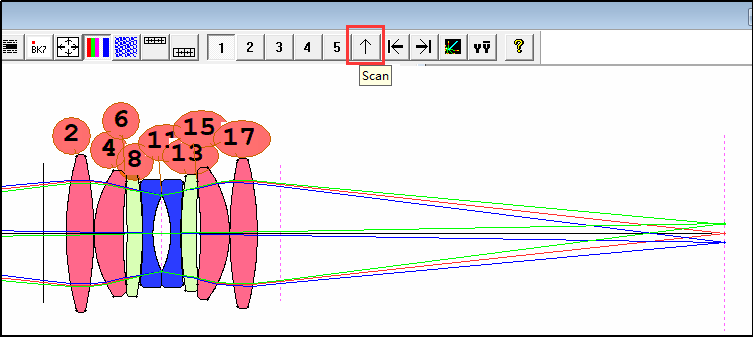

3. PAD 扫描有了新的功能。如果您在点击按钮时按住右键，它将在每个视场点上停下来，等待下次点击。所以现在您可以在空闲时间检查它们。您可以在点击时按住左键来退出这个模式。

4. 用 RSYMM 声明的泽尼克多项式的变量包括所有轴向对称项。但是当最高阶项G 36作为变量时，有时会产生问题，因为所涉及的数字在某些情况下与舍入误差相当。所以一个新的声明 RRSYMM 产生了一个不包括G36项的简化的变量集。

5. 如果您想使用 Q6 选项，DSEARCH 现在增加了 HBAR为0.75 的射线。这样做是为了使广角系统的效果更好。

6.有了一个新的监视器。 ALA 将控制所有透镜的 CAO，而且忽略反射镜。 (AAC 监视器适用于所有透镜和镜子的 CAO。)

7. 一个新的模式开关已经启动。开关55将让您通过监视器 ACC 和 ACM 来控制镜头厚度的限制，而不是用TH变量本身的硬限制。这个开关将默认的限制设置得非常宽，所以不常被达到，并启动了带有默认目标值的监视器。如果需要，您可以用您自己的输入覆盖这些目标。这两种方法经常返回非常不同的结果，具有不同的像质，您可以用这个开关进行试验，看看在某些特定情况下哪种方法更好。

仅针对UI-Plus版的新功能。:

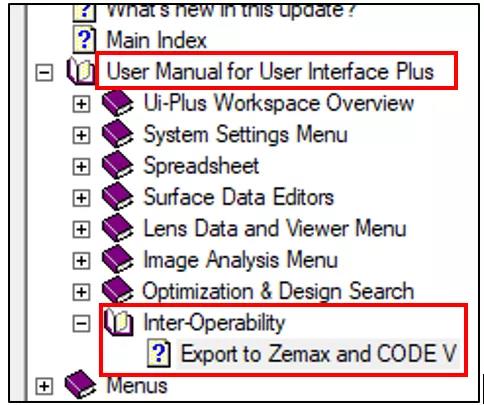

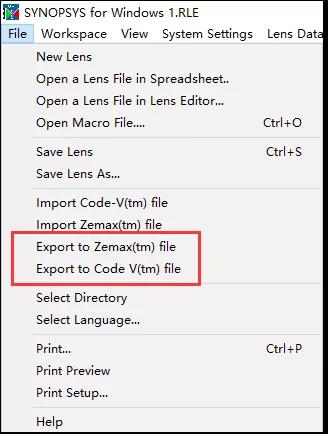

Zemax 和 CODE V 导出。创建了一个新的功能，将 SYNOPSYS™ 镜头数据文件（.RLE）导出到Zemax（.ZMX）或CODE V（.SEQ）镜头文件。您可以通过点击文件菜单，选择 "Export to Zemax "或 "Export to CODE V "来实现。更多细节，请参见《Ui-Plus用户手册》中 "Export to Zemax and CODE V "部分。

经典版和UI-Plus版都已修复的 bug：:

1. 修复了 ZSEARCH / SAMPLE 选项不显示变焦缩放条的问题。

2. 修复了 ZSEARCH / LINEAR 选项遵守了拉格朗日不变量的问题

4. 修复了 PUPIL / CPLOT 的显示被旋转了 180 度的问题。

5.修复了使用文件打开按钮，即使镜头正确地打开了，也会导致一些镜头出现错误信息的问题。

6. 修复了在优化有福布斯表面的系统时发现的几个问题。这些问题包括五阶像差和一些监视器。

7. 修复了 CCLEAR 运算对以 USS 形状声明的表面不起作用的问题。

8. 修复了如果物不在空气中，广角物方类型 OBD 不能正确显示的问题。

9. 修复了保存 PAD 布局以便以后用 RPL 恢复的命令 SPL 不起作用的问题，因为它看起来像过时的保存绘图的命令，它被图形窗口上的保存按钮所取代。

10.修复了泽尼克非球面项的导数增量没有遵守应该减少其数值的RDR指令的问题。

11. 修复了如果光线在DSEARCH运行的真实光线阶段追迹失败，最终结果将显示该情况的快速模式结果的问题。现在不会显示这种情况。

12. 修复了如果您要求进行 OPD 校正，DSEARCH 可能遇到光线错误的问题。

13. 修复了 PERSPECTIVE 没有正确地画出双锥体的形状的问题。

14.修复了 DWG 不在第一个元件上产生边缘的问题。

15. 修复了如果开关98被打开，当开关60被关闭时，SOLID 没有画出预期的点状阴影的问题。

16. 修复了如果物类型为 OBD 且物不在空气中，DWG 绘图不能正常显示的问题。同时修复了如果您运行多配置优化，并在其他配置中以 GLM 为变量，而配置1有一个真实的玻璃分配到同一表面，该分配会丢失的问题。
